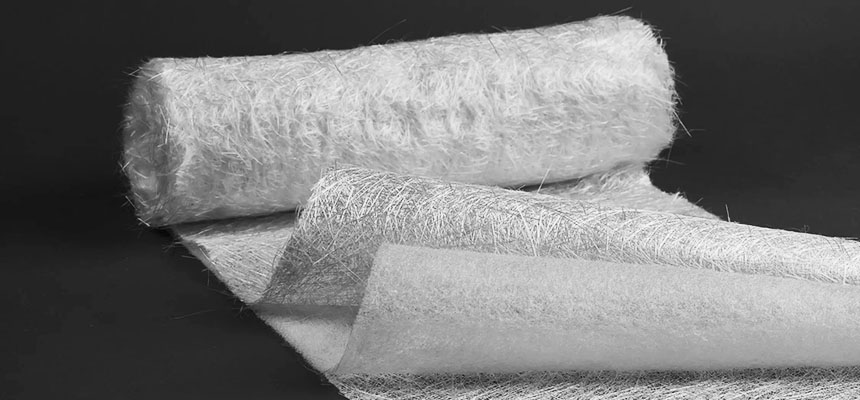

一般船体外壳比较大和平坦，考虑到工时效率问题，对于船用短切毡推荐使用300g和450g乳剂毡搭配使用，这也就是问题一个平方的重量。至于单层厚度是多少，基本类似克重的厚度，例如300g厚度约为0.3mm（干燥未复合树脂状态），当然具体和工艺也有关。
版权声明：本文由用户自发贡献，仅供学习参考，不代表本站立场。发布用户：材料号，本文出处：https://www.frpyg.com/14042.html
相关文章
-
玻璃纤维短切毡有软硬之分吗？
是的，的确玻璃纤维短切毡软硬度上是有区别的，这是因为玻纤表面的处理剂不一样的缘故。作为老玻璃钢来说，一般都喜欢软一点短切毡，这样比要容易贴覆模具和拐角位置。这是一个矛盾点，软一点则会意味着短切毡略显得蓬松或掉纤维渣，没有质感，代表性的产品就是粉剂型短切毡。 乳剂毡相对会偏硬一些，但相当平整的，一般玻璃钢工人都是喜欢乳剂毡的，因为比较好裁剪，同时不会弄的玻纤到...
-
玻璃纤维表面处理的原因、目的和意义（玻纤表面处理的常见方法）
处理原因：玻璃纤维表面光滑，不利于与基体相粘结；比表面积大，易吸水影响稳定性；较脆、不耐磨，纤维之间摩擦系数大，不利于纺织。 处理目的：使玻璃纤维与基体形成良好的界面粘结 ，利于纺织（集束、润滑、除静电）。 处理意义： 是提高玻璃钢性能的重要途径之一。 改善了玻璃纤维及其织物的性能，增强了玻纤与基体的界面粘结。 改善了玻璃纤维的界面状态（防止水分子及其它有害...
-
影响玻璃纤维强度的因素有哪些？
玻璃的理论强度很高（2000-12000MPa），但是由于微裂纹的存在，产生应力集中，发生破坏，从而降低了玻璃的强度。玻璃纤维经高温成型时减少了玻璃溶液的不均一性，使得裂纹产生的机会减少；同时，玻璃纤维的横截面较小，微裂纹存在的几率也减少，导致玻璃纤维强度较高。 影响玻璃纤维强度的因素： 1、化学组成：不同的玻璃纤维（不同系统），强度有很大差别。一般来说，含...
-
先刷一遍树脂，再糊玻璃纤维吗？
是的，为了更好的浸润效果。一般情况下，手糊玻璃钢先刷一遍树脂的好处是充分保证玻璃纤维的浸润，但没必要等树脂完全固化，否则部件表层的树脂含量就会过高，在极端的情况容易造成开裂或微裂纹。
-
如何完成玻璃纤维部件表面翻新处理？
试图在玻璃纤维产品上获得高光泽的表面处理似乎是一项艰巨的任务。实际上也是如此，即使完成玻璃纤维表面处理所需步骤看起来相对简单。这是在任何玻璃纤维表面处理项目中都会用到的材料清单，以及有关如何进行的一些基本说明。 为了完成玻璃纤维表面处理，请确保手边有足够高低目数的砂纸。您将需要一定范围的粗砂，首先是低粗砂纸，然后是高粗砂湿纸。在您甚至可以考虑在表面上进行表面...
-
玻璃纤维扎手疼吗，怎么处理（玻璃纤维能自己排出来吗）
在玻璃钢车间，玻璃纤维是最常见不过的加强材料。即使戴着手套，也很容易被扎到手里。发痒、红肿甚至疼痛，就是玻璃纤维扎手后的第一感觉。至于疼不疼，谁扎手谁知道，不疼是假的。 该如何处理呢？ 用清水清洗不见得会有太直接的效果，只能去掉皮肤表面玻璃纤维碎屑。但是扎到肉里的，是很难冲掉的。用手搓的话，会更容易让玻璃纤维深入肉里，很酸爽的感觉。 正确的做法是首先找胶带（...
-
我想做抽真空玻璃钢板得用什么玻纤？
树脂真空导入制作的玻璃钢板性能不用过多说明，由于玻璃纤维比例提高30%以上，所以真空工艺部件比手糊性能来说提高了远不至30%。至于玻璃纤维铺层是否有什么变化？一定会有区别，但不会太大。如果是低于3mm薄部件，还是可以直接沿用传统毡布复合的方式，厚的话可以考虑中间层使用带有导流层的闭模毡。但过多使用闭模毡对性能也是有影响的，物理性能会有一定降低，但总体来说比手...
-
玻璃纤维受潮后怎么办？
受潮的玻璃纤维与树脂结合，往往会产生很多问题，例如：强度不良或固化不完全等等。处理的方法很简单，如果有条件你可以加温烘干下。没有条件的话，拿到院子晾干也是可以的。反正你需要想办法把水分去掉就可以了，由于蓬松起来可能操作性会变差，强度几乎没有什么太大的区别。
