客户反馈说，用乙烯基树脂做防腐涂层，2天后放水出现表面发白和发粘的问题。

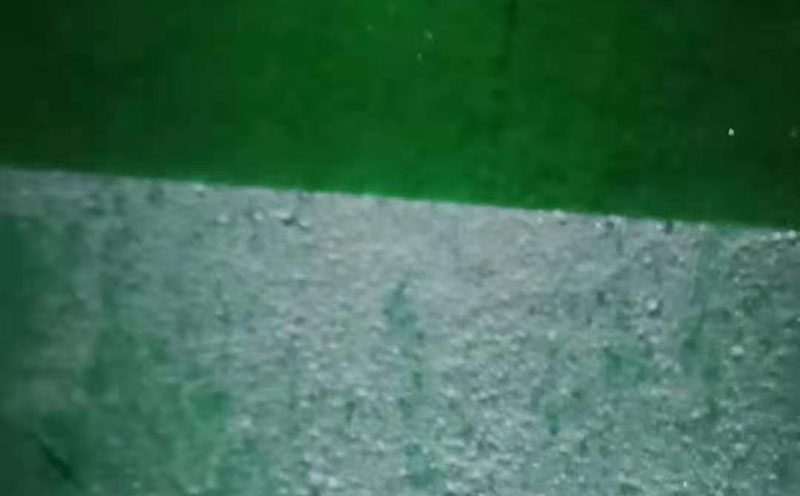

这是典型的玻璃钢遇水泛白问题，主要原因是由于树脂没有固化彻底导致的。固化剂的比例和品质尤为重要，过少的固化剂量和高含水的引发剂都会导致欠固化和固化不完全等问题，在较短时间内防水更加剧了表面泛白问题。另外，采用乙烯基专用促进剂配套，以避免强度不够等问题。
版权声明：本文由用户自发贡献，仅供学习参考，不代表本站立场。发布用户：材料号，本文出处：https://www.frpyg.com/13644.html
相关文章
-
聚酯树脂是什么材料？
聚酯通常被称为玻璃纤维——这在技术上并不准确。玻璃纤维是增强材料，聚酯是树脂。 聚酯提供易于处理、低成本、尺寸稳定性以及良好的机械、耐化学性和电气性能。聚酯树脂是树脂选择中最便宜的，它提供了最经济的方式来结合树脂、填料和增强材料。它们是 SMC（片状模塑料）和 BMC（块状模塑料）中使用的主要树脂基体。 热固性聚酯树脂是通过将醇（如乙二醇）与有机酸（如马来酸...
-
胶衣固化剂加多了会怎样？
客户也是第一次喷胶衣，说这玩意咋和油漆不一样，加了固化剂后，还冒烟呢？ 我看了下视频，以专业的角度讲，这是产品太好了，用之前要冒冒火！ 我问加了多少胶衣固化剂？ 客户：1.5% 我问：确认是这比例 客户：我再落实下，回复结果是加了15% 浅而易见的原因，固化剂MEKP添加量过多，胶衣在容器内短时间剧烈固化所致。通常，聚酯胶衣和树脂固化剂均为1.5-2%左右(...
-
选择树脂的原则（不同聚酯树脂基体的区别）
树脂的选择基于织物兼容性、使用条件和成品部件的所需特性。有两种常见的热固性树脂可供选择：环氧树脂和聚酯。模具制造、成型、层压和铸造操作可以使用任一系统进行。环氧树脂是性能更高、价格更高的系统。它用于重量关键、高强度和尺寸精确的应用。与环氧树脂相比，聚酯树脂更便宜、更耐腐蚀、更宽容。因此，它们是最广泛使用的。 乙烯基酯是第三种树脂选择，通常被描述为环氧树脂和聚...
-
胶衣固化后颜色有变化吗？
客户咨询的问题，胶衣在喷涂固化以后颜色是否是一致的？实际喷出来后，感觉颜色有些偏差。 胶衣色差是一个常见问题，但有时并不代表一定是材料自身的问题。潜在问题来源还有几点，胶衣是否存在过期情况；使用之前是否已搅拌；是否是有自己加溶剂稀释胶衣的情况，用了什么稀释剂；固化剂量是否精准，用了哪款固化剂？ 太多的因素，都可能来会导致您的实际目测的胶衣颜色在固化以后会有所...
-
树脂在复合材料中作用是什么？
复合层压板是纤维增强材料与树脂的组合。一旦固化，这些成品零件主要是纤维占主导地位，这意味着它们的物理性质最类似于所用增强材料的物理性质。那么树脂扮演什么角色？它有两个基本目的： 树脂将增强材料粘合在一起，并使其符合所需的形状。 树脂还有助于将机械负载从增强纤维转移到整个复合材料部件。
-
环氧树脂固化剂加多了的影响？
无论哪种聚酯树脂固化剂都是要求精确匹配的，环氧树脂也不例外。回到正题，环氧树脂固化剂加多了会有什么影响？ 一是，相同环境下，树脂胶固化速度会变快，固化后的部件会残留少量固化剂颜色，如：淡黄色T31固化剂。同时，最终产品韧性会变差，相对很脆，强度略有下降。 二是，固化剂量比例超出太大，这时可能环氧树脂胶会一直处于粘黏或者固化不均匀的状态。 所以，如果你需要提高...
-
酒精能稀释聚酯树脂吗？（稀释树脂的正确方法）
首先要表达明白，你到底是要把聚酯树脂黏度降低呢？还是清洗未固化的树脂残留。 如果你是降低树脂黏度，酒精是不行的，还会导致树脂不固化和发粘等等问题。你可以用苯乙烯来降低树脂粘度，在改变树脂性能之前，加入5-8%是可以的。否则，太多会降低最终玻璃钢部件的性能。 假如是清洗树脂残留，建议采用丙酮，酒精效果会差很多。
-
191树脂中一般加多少滑石粉？
这取决于做什么部件和具体要求，加入滑石粉也是基于降低191树脂收缩的考虑。 加入的越多，操作性和部件强度也就越差，注意聚酯树脂固化剂和促进剂需加量搭配使用。否则，会引起191树脂不固化或固化后发软等潜在问题。给您的建议是自己用纸杯测试一下适合的比例最好，对于一般玻璃钢部件可以从25-30%量为基础开始测试。
