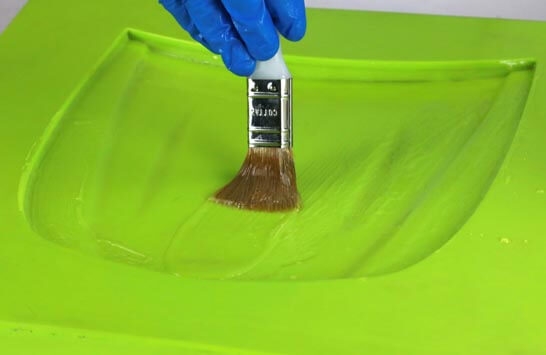

环氧胶衣一般作为模具表面层，用于传统环氧树脂或环氧腻子制作的复合材料模具，可以得到牢固耐用的环氧基表层模具。因为价格比较贵，很少用于产品表面，但也不是绝对。
相对环氧树脂胶来说，环氧胶衣粘度较低，具有更好的流平型、抗黄变和耐用性，以及更高的热变形温度TG，但本质上和环氧树脂胶没有区别。你可以简单理解为：环氧胶衣就是性能“加强版”的环氧树脂胶。
关注复合材料，发布者：玻璃钢经验，本文出处：https://www.frpyg.com/10007.html
相关文章
-
怎么修补破损的玻璃钢模具胶衣？
如图，玻璃钢模具表面出现了一些胶衣破损的位置，在经过简单清理后，露出了玻璃纤维增强的树脂积层，如何修补这些胶衣破损呢？ 聚酯模具表面修复是相对简单的，对于这种不伤及模具结构层的胶衣修补，只需要做好表面的粘结并再次打磨抛光就行。一般来说，你可以使用原模具胶衣混合白炭黑调成的腻子先过量填充，在充分固化后，打磨并抛光即可。如果你没有模具胶衣，其他类型的聚酯材料也是...
-
模具胶衣固化时间多久？
一般来说，常温24℃下，1.5%固化剂量比例，模具胶衣固化时间会在1.5-2小时；如加温60℃，固化时间则为45分钟左右。当然，这都是参考值。简单来说，模具胶衣固化时间与固化剂量和温度有直接关系的。注意，有时环境温度不等同于模具表面的温度，比如一些金属模具，表面温度会低很多。 如果你确定不了具体因素，可以如上图一样，做个样板测试对比。在同一温度下，加入不同比...
-
做模具必须要用模具胶衣吗？
任何事情都没有绝对的，虽然绝大部分复合材料模具都是至少由表面和结构层两部分组成，但只使用单一材料来做模具的情况也是很多的，例如：环氧树脂模具。 但一般情况，还是建议客户使用模具胶衣的，毕竟细化模具表面效果是普遍化的要求。
-
怎么修玻璃钢模具沙眼？
我想，你说的沙眼是指的玻璃钢模具胶衣层的针孔或气泡缺陷。这通常是由喷涂技术和材料自身特性所左右的，无论你再怎么小心，也有可能会出现，很难避免。 对于沙眼的修补非常简单，原模具胶衣直接填充修补即可，或者使用修补腻子也是可以，最好是环氧体系的，粘结效果好。再次局部打磨并抛光后，处理后的模具可在几个小时后再次投入使用。
-
玻璃钢模具胶衣厚度多少最好？
一般来说，建议模具胶衣湿膜厚度为0.8-1mm最适合。这并不是实际的最终厚度胶衣厚度，收缩和打磨必定是会去掉一定厚度。 太薄，容易露底并降低玻璃钢模具耐用性。 太厚了，胶衣容易开裂，增加微裂纹。 通常，也就是一个平方模具的面积用1kg胶衣量。最好是分次操作（利于气泡排除），但不是绝对，根据自己实际情况综合而定吧！
-
模具胶衣一直发粘咋回事？
有客户反馈，用模具胶衣做了个测试，昨天下午5点刷的，固化了一晚上，现在表面还是发粘。但是杯子里面的胶衣已经硬化了，杯臂的也硬化了，这是咋回事？ 首先说明一下，胶衣正常固化后，暴露在空气一面的存在发粘，是个正常的现像。简单地来说，如果没有粘性，这不见得是个好事，势必树脂后积层附着力也不高。 值得注意的是平刷在样板上的胶衣温度，与杯子中的实际温度绝对不是一样的。...
