环氧树脂晶洞制作教程（树脂仿水晶洞手工制作方法）

本文详细讲解了环氧树脂仿天然晶洞的完整制作步骤，从前期准备、基底制作到树脂配色、晶体摆放与装饰收尾逐一拆解，同时明确了制作的温度、操作等核心要求，补充了配色技巧、材料替代等专业知识，解决树脂晶洞制作的常见实操难题。

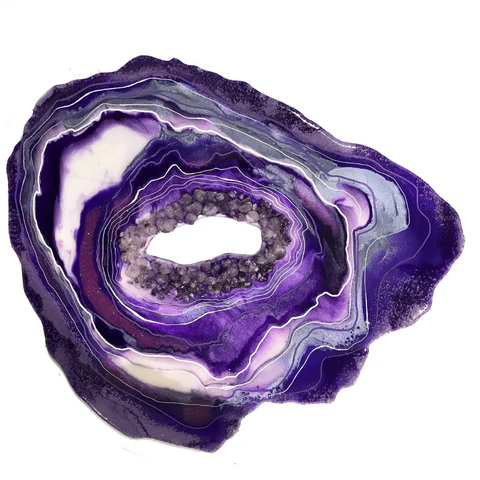

一、树脂晶洞的核心定义

树脂晶洞是模仿自然界天然晶洞岩石创作的人工艺术作品，拥有立体的视觉效果，可根据创作需求设计不同的色彩、造型与尺寸，制作难度看似复杂实则有清晰的实操流程，是树脂手工进阶制作的经典款式，既适合个人手工创作，也可作为树脂文创产品进行售卖。

二、树脂晶洞制作的前期准备

（一）操作环境要求

温度控制：操作与固化环境温度需稳定在 21℃-24℃（70℉-75℉），低于该温度会导致树脂固化失败、表面发粘或出现气泡，是制作成功的基础；
通风防护：保证操作区通风良好，若因控温无法开窗，需佩戴口罩、一次性手套，长发需扎起，避免树脂接触皮肤和呼吸道；
防污处理：用塑料布完全覆盖操作台面，防止液态树脂滴落污染家具、地毯，同时在作品周边做好防护，应对树脂的自流平特性。

（二）工具与材料准备

基础工具：量杯、搅拌棒、热风枪 / 消泡火炬、美工刀、美纹纸（蛙胶纸）、注射器（细嘴）、砂纸；
核心材料：透明环氧树脂套装（树脂 + 固化剂）、MDF 密度板（基底）、乳漆 / Mod Podge 封层胶、云母粉（多色，推荐金色）；
装饰材料：天然水晶 / 碎石（粉晶、蓝宝石等）、树脂自制仿水晶、金箔 / 银箔、金色马克笔；
辅助配件：墙面挂装五金件（成品挂墙用）、防滑垫（摆件款用）。

（三）操作时间提醒

树脂与固化剂混合后，仅有 40-50 分钟的可操作时间，需提前将所有工具、材料摆放至随手可及的位置，避免制作中途中断。

三、树脂晶洞的完整制作步骤

（一）制作并加固基底

MDF 密度板是树脂晶洞的最佳基底材料，需经过裁剪、封层、封边三步处理，避免树脂渗透或滴落：

裁剪造型：将 MDF 板裁剪为想要的成品形状，天然晶洞多为圆形 / 椭圆形，新手可从方形基底入手，后续通过造型设计打造晶洞弧度，形状可完全根据创作或客户需求定制；
基底封层：因 MDF 板具有多孔性，直接浇筑树脂会导致表面不平整，需在基底表面涂刷乳漆或 Mod Podge 封层胶，涂抹均匀后放置至完全干燥；
边缘封边：将基底翻转，在边缘粘贴美纹纸（蛙胶纸），形成 “挡边” 防止树脂浇筑时从边缘滴落，若未做挡边处理，树脂会流至基底底部形成结块，增加后续处理难度。

（二）树脂配色与浇筑

树脂配色是打造晶洞层次感的核心，优先选用云母粉调色，遵循多色搭配、自然晕染原则，步骤如下：

调配树脂：按标准比例将透明环氧树脂与固化剂混合，充分搅拌 4 分钟，确保两组分完全融合，避免固化不完全；
分色调色：将混合好的树脂分成 2-3 份，每份加入少量不同色系的云母粉（如深绿 + 浅绿、粉色 + 白色），轻轻搅拌至颜色均匀，无需过度搅拌，保留轻微的纹理感；
分层浇筑：先将第一种颜色的树脂随机浇筑在基底上，画出不规则的线条，无需笔直，让树脂自然流动；留出部分空白后，浇筑第二种颜色，让不同颜色自然晕染融合，形成渐变的晶洞底色；若需要更丰富的层次感，可短暂静置后浇筑第三种颜色，树脂用量可根据想要的厚度调整，不足可后续补浇。

（三）摆放晶体装饰

晶体是树脂晶洞的灵魂，摆放位置与方式决定成品的仿真度，可选用天然晶体或树脂自制仿晶体，操作要点如下：

摆放时机：树脂浇筑后，趁其仍处于液态、未初凝时摆放晶体，此时树脂的粘性可初步固定晶体，固化后会将晶体牢牢粘合；
摆放技巧：可将晶体簇摆放在基底角落，或让晶体从树脂纹理线条中 “凸起”，摆放方式完全根据个人创作风格而定，新手可先在小尺寸基底上试摆，或画出草图规划位置；
晶体处理：部分创作者会将晶体部分浸入树脂中，部分凸起；也可在晶体摆放后，再浇筑一层薄透明树脂覆盖；若天然晶体成本过高，可直接用树脂自制仿晶体，适合新手前期试做。

（四）绘制晶洞纹理线条

晶洞的标志性特征是贯穿整体的纹理线条，需在晶体摆放后、树脂初凝前制作，打造立体的天然质感，方法如下：

树脂描线：将混合了金色云母粉的树脂装入细嘴注射器，用注射器在树脂表面画出不规则的纹理线条，模拟天然晶洞的纹路，注射器可画出更细腻的线条，是首选方式；
替代方法：若没有注射器，可用金色马克笔直接在树脂表面描线，操作更简单；
色彩拓展：线条颜色不局限于金色，银色、铜色等均可，只需与基底配色相协调，同时可在此时加入金箔 / 银箔，贴在线条或晶体周边，提升精致度。

（五）固化与后期收尾

树脂晶洞的固化时间较长，收尾需注重细节处理，保证成品的美观度与实用性，步骤如下：

静置固化：将制作好的晶洞作品放置在 21℃-24℃的恒温环境中静置固化，根据树脂层数不同，基础固化时间不少于 24 小时，若追求最佳硬度，建议静置固化至少 1 周；
去除美纹纸：固化完成后，用热风枪轻轻烘烤基底边缘的树脂滴结块，让其轻微软化，再小心撕下美纹纸，避免硬撕损坏基底或树脂，操作时需戴手套，防止高温烫伤；
打磨修边：用砂纸打磨基底底部残留的树脂滴，将表面打磨平整，提升成品的精致度，打磨时需等待树脂滴完全干燥，避免打磨时粘腻掉渣；
成品安装：若为挂墙款，在基底背部安装合适的挂装五金件；若为桌面摆件款，可粘贴防滑垫，防止滑动磕碰。

四、树脂晶洞制作的专业知识补充

（一）配色技巧与色彩搭配

仿真配色：模仿天然晶洞，优先选用同色系渐变（如青蓝 + 湖蓝 + 浅蓝、墨绿 + 草绿 + 淡绿），搭配金色 / 银色线条，还原天然晶洞的质感；
创意配色：可尝试撞色搭配（如紫色 + 黄色、粉色 + 浅灰），适合个性化创作，搭配珠光云母粉，让晶洞在光线下呈现灵动的光泽；
云母粉使用：云母粉需少量多次添加，避免添加过多导致树脂不透明，失去晶洞的通透感；调色后若有颗粒，可静置片刻让颗粒沉淀，取上层树脂使用。

（二）材料替代与成本控制

基底替代：除 MDF 密度板外，可选用实木板、亚克力板作为基底，实木板需提前做防水封层，亚克力板表面光滑，无需封层，脱模更方便；
晶体替代：天然水晶 / 碎石成本较高，新手可选用玻璃碎石、亚克力仿水晶，或用透明树脂加入少量闪粉，浇筑成不规则块状作为仿晶体；
封层胶替代：若无 Mod Podge 封层胶，可选用透明的木工胶、乳胶漆替代，核心作用是封闭 MDF 板的孔隙，保证树脂表面平整。

（三）树脂浇筑的进阶技巧

打造立体层次：第一次浇筑的树脂固化至半干状态时，再浇筑第二层不同颜色的树脂，两层树脂之间会形成明显的层次感，更贴近天然晶洞的立体结构；
控制树脂流动：若想让树脂线条更清晰，可在浇筑前用美纹纸贴出临时轮廓，浇筑后立即撕掉，形成规整又自然的纹理；若想让颜色融合更自然，可轻轻晃动基底，让树脂自由流动。

（四）成品防护与保养

表面防护：成品完全固化后，可在表面涂刷一层薄的透明环氧清漆，增加表面硬度，防止刮花，同时提升通透度；
日常保养：用干软布擦拭表面灰尘，避免用湿布或清洁剂擦拭，防止树脂表面失去光泽；避免将成品放置在阳光直射或高温环境中，防止树脂黄变、变形。

五、树脂晶洞制作常见问题及解决方案

常见问题	核心原因	解决方法	预防措施
树脂表面出现大量气泡	搅拌时卷入空气；环境温度过低；未做消泡处理	若树脂未初凝，用热风枪低温档轻扫表面消泡，或用牙签挑破大气泡；若已固化，用砂纸打磨气泡处，再补浇一层透明树脂	搅拌树脂时沿杯壁缓慢搅拌，减少空气卷入；混合后静置 5-10 分钟初步消泡；浇筑后用热风枪彻底消泡，保持环境恒温 21℃-24℃
晶体脱落，粘粘不牢固	晶体摆放时树脂已初凝；晶体表面有灰尘 / 油污	用砂纸打磨晶体脱落处的树脂表面，清理灰尘后，涂抹少量混合好的树脂，重新摆放晶体，静置固化	晶体摆放前用干布擦拭表面，去除灰尘 / 油污；把握摆放时机，在树脂浇筑后 10-20 分钟内完成摆放
树脂颜色晕染过度，无层次感	不同颜色树脂浇筑间隔过短；基底晃动过度	若未初凝，用干净的搅拌棒轻轻隔开不同颜色的树脂，形成纹理；若已固化，可在表面补浇一层带色树脂，打造新层次	每种颜色树脂浇筑后，静置 5-10 分钟再浇筑下一种；轻微晃动基底即可，避免过度晃动导致颜色完全融合
树脂从基底边缘滴落严重	美纹纸粘贴不牢固；树脂浇筑量过多	固化后用热风枪软化滴落的树脂，用美工刀小心刮除，再用砂纸打磨平整	美纹纸粘贴时按压紧密，边缘贴双层美纹纸；根据基底大小控制树脂浇筑量，分少量多次浇筑
树脂固化后表面发粘、未干透	环境温度低于 21℃；树脂与固化剂配比错误	将作品移至 21℃-24℃的恒温环境中，继续静置固化 2-3 天；若仍未干透，需铲除表层树脂，重新调配浇筑	严格按照产品说明配比树脂与固化剂，用精准量杯称量；全程保证操作与固化环境温度达标
晶洞线条不清晰、粗细不均	注射器嘴堵塞；描线时树脂流动性过强	用细针疏通注射器嘴，重新调配树脂描线；若线条过粗，可在树脂初凝前用牙签轻轻修饰	描线前将云母粉树脂充分搅拌，避免颗粒堵塞注射器；树脂调色后若流动性过强，静置片刻提升粘度后再描线
