240g 3K 2×2 斜纹碳纤维布甄选三菱原装纤维，以精密编织打造高质感布面，性能与质感双优，适配预浸料同级生产标准，是高端外观件、精密零部件制作的优选材料，全工艺全树脂兼容且储存使用便捷，可完美替代传统 200g/210g 碳布。
一、核心材质与工艺 铸就高端视觉质感
原装原丝 源头把控品质
采用3K 原装碳纤维丝，每束由 3000 根 7μm 单丝组成，原生炭黑底色，从基材源头保障纤维的高强度与性能一致性，为制品质感与强度奠定基础。

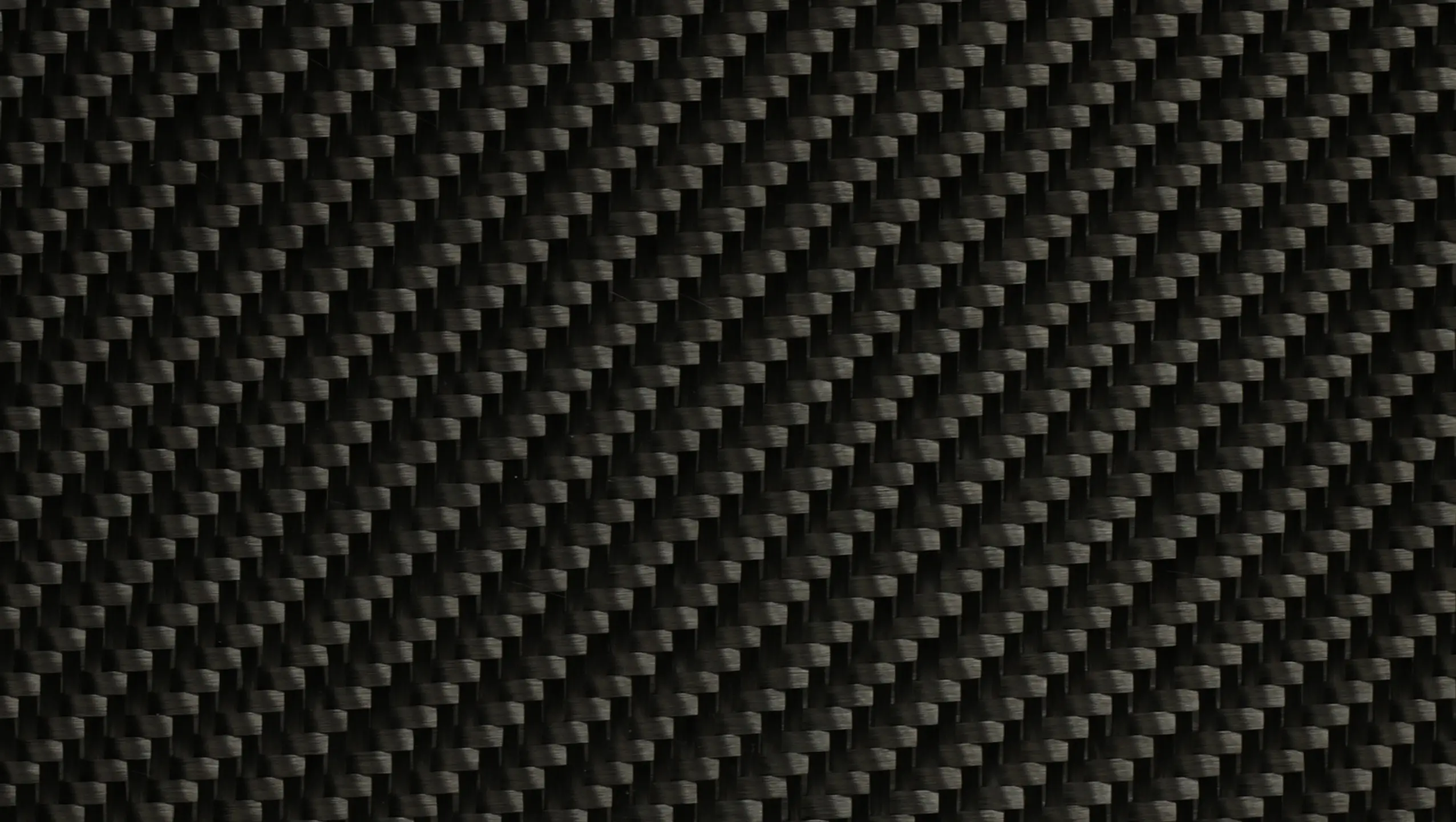

精密编织 布面无懈可击
经典 2×2 斜纹编织工艺，经 / 纬纱密度均达 6 根 / 厘米，纱束排列致密平整，布面无明显缝隙、无跳线松垮问题；相较常规 200g 斜纹碳布，平整度与精致度大幅提升，裁剪加工不跑纱，成品纹理均匀、立体感十足，是高端外观蒙皮、饰板的质感之选。
黄金规格 成型稳定适配广
240g/㎡黄金面密度，1250mm 标准幅宽，0.32mm 真空压实厚度且压实后无厚度偏差，兼顾材料轻薄性与成型稳定性，适配不同尺寸制品加工需求，小批量定制与规模化生产均可完美适配。
二、硬核物理性能 适配多场景严苛要求
本款 3K 碳布实现高强度 + 轻量化双重平衡，核心物理性能表现优异，同时具备耐候、耐高温适配性，可满足多行业严苛使用需求：
- 拉伸强度 4120MPa、拉伸模量 234GPa，断裂伸长率 1.8%，密度仅 1.79g/cm³，结构强度出众且自重轻
- 全耐紫外线稳定处理，户外使用无惧老化，有效延长制品使用寿命
- 碳纤维本体可耐受数百摄氏度高温，搭配超高温环氧层压树脂（后固化后使用温度达 180℃），可制作发动机摇臂盖等接触高温机油、受高温热辐射的部件，高温工况稳定应用。
三、预浸料同级品质 全工艺全树脂兼容
工艺适配无门槛
可直接用于湿法铺层、真空袋成型、树脂灌注等常规工艺，亦可作为预浸料生产原材，与主流预浸料厂商面料同品质，视觉效果高度匹配，能轻松实现与 240g 面层预浸件的无缝衔接，制品外观一致性拉满。
树脂兼容全覆盖
完美适配环氧树脂、聚酯树脂、乙烯基酯树脂等主流树脂，无需调整现有生产工艺，大幅降低材料适配成本，生产操作更省心。
加工配比超简单
湿法铺层工艺下，树脂用量与碳布总重大致相当，配比估算便捷，能有效减少原料浪费，提升整体生产效率。
四、储存使用双省心 降本增效提产能
常规应用无保质期
干态碳布表面上浆剂降解微乎其微，只要储存得当，无需担心材料过期损耗，大幅降低企业库存成本，减少原料浪费。
规格统一易加工
真空压实厚度标注精准，叠层加工时厚度可控，从原料端保障制品加工精度，减少后续返工率，提升整体生产产能。
五、精准适配高端场景 定义碳布应用新标杆
本款 3K 240g 斜纹碳纤维布专为对平整度、装饰性、结构性能有极致要求的场景设计，广泛应用于：
✅ 高端碳纤维外观蒙皮、内饰饰板制作
✅ 需与 240g 面层预浸件完美匹配的碳纤维制品生产
✅ 汽车改装、精密机械、航配零部件等高温 / 精密工况件打造
✅ 各类对外观质感与结构强度双高要求的碳纤维制品加工
作为传统 200g/210g 轻克重碳布的升级替代款，是打造高端碳纤维制品、提升产品市场核心竞争力的关键材料。
六、专业知识补充
（一）3K 碳纤维布核心定义
碳纤维布的 K 值代表单束碳纤维丝束的单丝数量，3K 即单束由 3000 根碳纤维单丝组成，是高端外观件、精密零部件制作的主流规格；其丝束细、编织纹理致密，在外观质感与成型柔韧性上具备显著优势，是碳纤维制品中兼顾颜值与基础强度的经典选择。
（二）3K 240g 碳布对比传统 200g/210g 碳布核心优势
| 对比维度 | 3K 240g 斜纹碳布 | 传统 200g/210g 斜纹碳布 |
|---|---|---|
| 布面质感 | 致密平整，无缝隙，纹理均匀立体 | 易出现轻微缝隙，纹理精致度稍弱 |
| 加工性 | 裁剪不跑纱，叠层厚度可控 | 部分款式裁剪易跑纱，厚度偏差略大 |
| 成型稳定性 | 黄金面密度，成型不易变形 | 克重偏轻，大尺寸制品成型易翘曲 |
| 性能表现 | 强度更高，兼顾轻薄与牢固 | 强度满足基础需求，厚重感不足 |
| 适配场景 | 高端外观件、精密件、预浸料原材 | 普通外观件、基础结构件 |
（三）3K 碳纤维布高端制品加工核心技巧
- 布面处理：裁剪前轻拉碳布固定纱束，避免裁剪后散边；加工前用干布擦拭布面，去除浮尘，保证树脂浸润效果
- 树脂涂刷：采用十字涂刷法，确保树脂均匀浸润碳布，避免局部积胶或缺胶，湿法铺层时严格控制树脂用量与碳布等重
- 真空压实：真空袋成型时，把控抽真空速度与时间，确保布面无气泡、无褶皱，压实后静置至树脂完全固化，避免提前脱模导致变形
- 高温适配：高温工况制品加工时，需分阶段固化树脂，先低温定型再高温固化，保障制品结构稳定性。
七、常见相关问题解答
1. 3K 240g 碳布为何能完美替代 200g/210g 传统碳布？
答：本款碳布在保留传统轻克重碳布轻薄优势的基础上，提升了面密度与编织精度，布面质感、结构强度、成型稳定性均更优，且工艺、树脂适配性与传统款一致，无需调整生产流程，能直接替代且让制品品质升级。
2. 3K 240g 碳布作为预浸料原材有何优势？
答：其采用三菱原装原丝，性能一致性高，编织致密且厚度精准，与主流预浸料厂商面料同品质，制作的预浸料纹理均匀、厚度可控，能实现与 240g 面层预浸件的无缝衔接，保障预浸制品的外观与性能统一性。
3. 3K 240g 碳布储存有哪些具体要求？
答：需存放于干燥、通风、避光的室内环境，环境湿度控制在 85% 以下，避免潮湿、暴晒与高温烘烤；远离酸碱、有机溶剂等腐蚀性物质；存放时保持卷状平整，避免折叠、挤压导致丝束断裂或布面变形。
4. 制作高温工况部件时，3K 240g 碳布的树脂如何选择与搭配？
答：需选用超高温环氧层压树脂，此类树脂后固化后使用温度可达 180℃，能匹配碳布的耐高温特性；施工时按树脂厂家配比要求调配，分阶段固化，先在 80-100℃低温定型，再在 150-180℃完成高温固化，确保制品在高温环境下稳定使用。
5. 3K 240g 碳布湿法铺层时，树脂用量过多或过少会有什么影响？
答：树脂用量过多，会导致制品自重增加、固化后易出现流胶、积胶问题，还会影响碳布纹理的展现；树脂用量过少，无法充分浸润碳布丝束，制品内部会出现干涩点，大幅降低结构强度与使用寿命，建议严格按照与碳布等重的比例调配。
