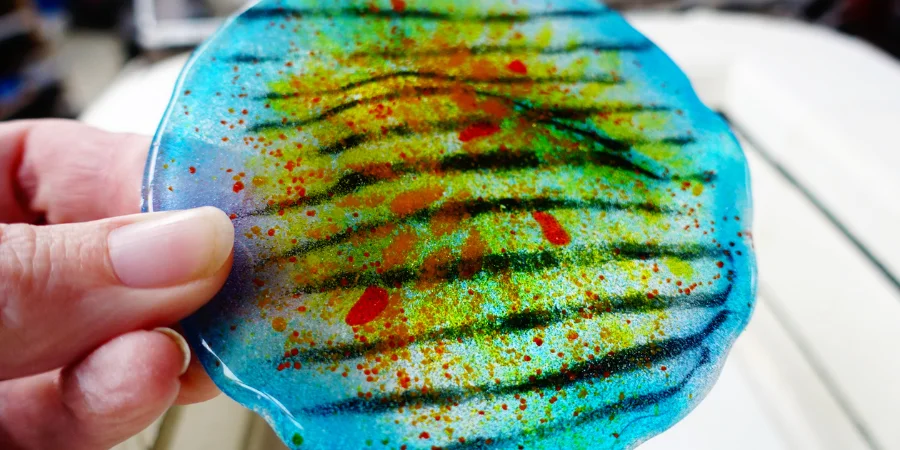

本文全面解析环氧树脂固化后出现弯曲变形的七大核心诱因，同时给出对应的解决、预防方法，并补充树脂制作的专业知识与常见问题解答，帮助树脂艺术创作者规避成品柔韧、变形问题，提升树脂件的刚性与品质。
一、固化时间不足
树脂完全硬化的时间直接决定成品刚性，若固化时间不足，树脂内部未完成充分的化学交联反应，仍会保持柔韧性，此时取出或加工极易出现弯曲、开裂问题。
不同品牌、类型的树脂固化周期差异较大，常规树脂 24 小时仅能达到 95% 固化度，部分树脂需 3-5 天才能完全固化，特种工业级环氧树脂甚至需要 7 天以上的完整固化时间。
解决与预防：严格遵循树脂制造商的固化时间说明，未达到完全固化标准前，不进行脱模、打磨、加工等操作；若已提前取出出现轻微弯曲，可放回常温干燥环境继续静置至完全固化。
二、浇注过薄层厚不足
树脂层厚是保证其刚度的关键，过薄的树脂层无法形成稳定的结构支撑，固化后应力分布不均，自然状态下易发生弯曲，同时薄涂层还会出现固化不充分的连锁问题。
解决与预防：参考树脂产品说明确定最小浇注厚度，常规树脂艺术制品单层浇注厚度建议不低于 2mm；若因薄浇注已出现弯曲，可采用分层补浇技术，在完全固化的薄件表面再次浇注树脂，加固薄弱区域，补浇后需保证每层都充分固化。
三、测量不准确树脂配比不当
树脂与固化剂的配比是固化反应的核心，二者需按照精准比例混合，才能保证化学平衡，即使是微小的比例偏差，也会导致固化反应不彻底，成品柔韧性增加、刚性降低。
专业知识：环氧树脂常见配比为 1:1、2:1（体积比），需按体积而非重量测量，部分劣质计量工具会造成配比误差，建议使用专用树脂量杯。
解决与预防：使用精准的计量工具，混合前多次核对配比；搅拌时需刮擦量杯壁和底部，充分混合至少 3 分钟，确保树脂与固化剂融合均匀；若已因配比错误导致弯曲，无法修复，需重新调配制作。
四、湿气暴露
湿气会侵入树脂内部，破坏固化反应的化学平衡，导致树脂出现局部固化不完全、表面发粘、整体混浊的问题，同时湿气会降低树脂分子的交联密度，使成品柔韧性上升、易弯曲。
湿气影响判断：固化后树脂表面粘性大、内部混浊无光泽、局部区域柔软无刚性，即为湿气暴露导致的问题。
解决与预防
- 除潮方法：表面轻微受潮可采用 40-50℃低温加热蒸发水分，或在周围放置硅胶干燥剂吸收湿气，同时保证环境通风；
- 预防措施：选择湿度低于 60% 的环境进行树脂制作，浇注前对模具、底材进行烘干处理；成品固化后涂抹透明密封剂，形成防潮屏障，储存于干燥、恒温的环境中。
五、脱模不当
脱模时的暴力操作、错误手法会对未完全稳定的树脂件施加外力，导致其发生塑性变形，出现弯曲、翘曲，同时模具粘连也会在脱模时拉扯树脂，破坏结构完整性。
专业脱模技巧
- 操作手法：先轻轻弯曲柔性模具，使树脂边缘与模具自然分离，再用平稳、轻柔的动作缓慢取出，避免单点用力；
- 模具处理：浇注前在模具表面均匀涂抹专用脱模剂，防止粘连；脱模前清理模具边缘杂质，硬质模具需提前检查是否有毛刺、凸起。解决与预防：脱模后若发现轻微弯曲，可将树脂件放置在平整的硬质平台上，加压静置至完全稳定；若变形严重，需重新制作并规范脱模步骤。
六、劣质或受污染的树脂
树脂的质量、纯度直接决定成品性能，低质量树脂存在分子量不均、硬度等级低的问题，受污染的树脂（混入油污、杂质、水分）会干扰固化反应，二者都会导致成品弯曲、柔韧、刚性不足。
优质树脂选择标准
- 选择固化时间合理、硬度等级≥80D 的环氧树脂，高硬度等级树脂成型后更不易弯曲；
- 优先选用耐热性、抗紫外线性能好的树脂，热敏树脂在高温下易软化弯曲，抗紫外树脂可避免长期使用后变脆、变形；
- 检查树脂外观，无浑浊、无杂质、无分层的树脂为合格产品。解决与预防：不使用过期、分层、受污染的树脂，制作前将树脂搅拌均匀，使用清洁、干燥的工具，避免油污、水分混入树脂；若因树脂质量问题导致弯曲，需更换优质树脂重新制作。
七、后固化不充分
后固化是提升树脂刚性、耐用性的关键步骤，未进行后固化或后固化不充分，树脂内部聚合物链交联不完全，成品仍会保留一定柔韧性，长期使用易出现弯曲、变形。
专业后固化方法
- 紫外线固化：将初步固化的树脂件置于紫外线下照射，促进聚合物链进一步交联，提升整体硬度；
- 加热固化：将树脂件置于 40-60℃的恒温环境中，加速固化反应，工业级树脂可根据说明提高至 80℃，但需避免高温骤变。解决与预防：根据树脂类型进行针对性后固化，常规树脂后固化时间建议不少于 24 小时，期间保持温度稳定；后固化完成后，再进行成品的打磨、抛光等后续加工。
八、树脂制作常见相关问题解答
- 问：树脂固化后弯曲，能否通过加热矫正？答：轻微弯曲可采用低温（40-50℃）加热，将树脂件压在平整平台上，冷却后即可矫正；严重弯曲不建议加热，易导致树脂表面开裂、变色。
- 问：添加色精、填料会导致树脂弯曲吗？答：过量添加会影响固化反应，色精添加量不超过树脂总容积的 6%，填料需选择与树脂相容性好的类型，且添加后需充分搅拌，避免局部固化不均。
- 问：低温环境制作树脂，为何更容易弯曲？答：环氧树脂固化的理想温度为 21-27℃，低温会延长固化时间，且使固化反应不充分，树脂内部应力无法释放，成品易弯曲、翘曲，低温环境制作需对环境进行加温。
- 问：树脂件固化后一段时间才出现弯曲，是什么原因？答：大概率是储存环境湿度大、温度波动大，或前期固化不充分，后期树脂内部应力缓慢释放导致变形，需将成品置于恒温、干燥、避光的环境中储存。
- 问：如何避免树脂浇注后出现翘曲而非单纯的弯曲？答：翘曲多为冷却不均、内应力过大导致，浇注后需让树脂在恒温环境中缓慢冷却，大件制品可采用分段冷却的方式，同时保证浇注厚度均匀，避免局部壁厚差异过大。
九、总结
树脂固化后出现弯曲的核心原因均为固化反应不充分、结构应力分布不均或外力 / 环境因素干扰，只要严格遵循树脂配比要求、保证充足的固化与后固化时间、控制制作与储存环境、规范操作流程，即可有效规避该问题。
树脂制作的核心在于细节把控，从原料选择、计量混合，到浇注、固化、脱模，每个步骤的规范操作都会直接影响成品质量，反复实践并总结经验，能大幅提升树脂件的刚性与美观度。
