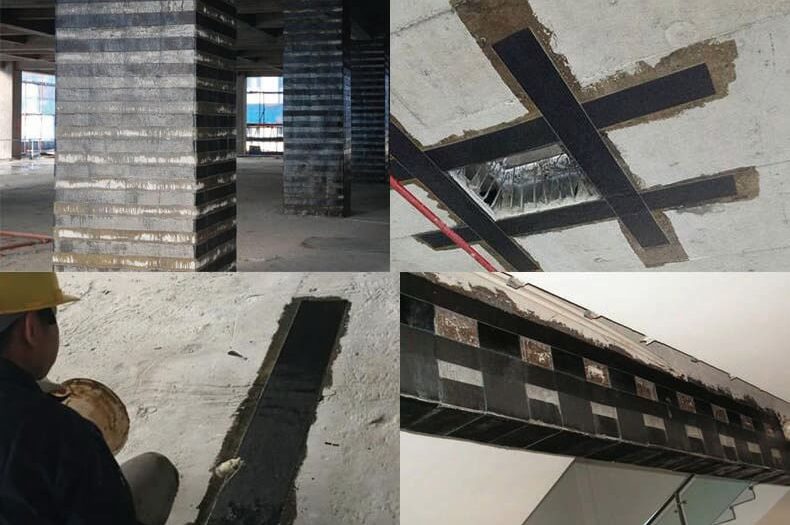

几乎所有的聚酯树脂，都可以用于墙体的碳纤维加固处理，无论你是混凝土加固，还是钢结构等等。
哪一种树脂与碳纤维布结合效果最好呢？
单就强度、耐磨和粘结性能来说，碳纤维布与环氧树脂复合效果是最好的，也是普遍在采用的，如E44、E51和6101等基础环氧树脂牌号。
为了更好粘结和特殊性能，环氧树脂生产商一般会对树脂进行微调，因此加固施工也可以分底、中、面涂树脂来操作。比如低涂树脂是为了更高的粘结力，一般树脂延伸率都会偏高，就是韧性比较好点；中涂就是基础环氧树脂，性能与树脂的种类有关；而面涂，则是带有颜色的环氧树脂，流平性会更好。如室外使用，是要考虑添加抗紫外线材料，因为大部分环氧树脂耐候性是比较差的，尤其在室外阳光暴晒的情况下。
环氧树脂还有一个劣势，就是常温固化慢，施工也比较麻烦，后固化至少需要5天以上，才能达到最高的强度。
总的来说，树脂生产商额外的服务，也意味着你要多花一点点银子。当然，你说自己会调制，这也并不是不可以，但是效果总是不会让你最满意的。
经济选择：不饱和树脂，如DC191。
大家一定不会陌生了，1kg价格也就9元左右，相对环氧和乙烯基树脂20多成本，算是腰斩了。不饱和树脂操作也相对简单，固化速度快，常温3个小时固化，24小时可以完全固化。这对于一般性防腐是可以满足的，像大部分的污水、弱酸防腐都是采用不饱和树脂来做的。总有点感觉哪里不对，既然选择高性能的碳纤维，再搭配不饱和树脂的话，有点小马拉大车的意思，呵呵。看你自己平衡了。
乙烯基树脂性能是介于环氧与不饱和树脂之间的一种树脂，通常也叫环氧乙烯基树脂。它保留了环氧树脂优异的力学性能，以及不饱和树脂良好的操作性于一身，其耐候性能也优于环氧树脂。在一定情况下，是值得你深度考虑的。
一切还得从实际需求出发，客户接一个碳纤维加固工程，大部分不是在衡量用的树脂类型，因为这个在90%的情况下，甲方已确定好的，甚至还指定了要采用的树脂型号和具体的施工方案。其实，剩下的只是你合计人工与利润的平衡而已。
总的来说，即使不采环氧树脂以外的应用方案，你明白其余的选择也不是坏事，说不定哪一天，你就能用得到，而因此有更多的机会和赚更多的钱。
关注复合材料，发布者：玻璃钢经验，本文出处：https://www.frpyg.com/7402.html
相关文章
-
我的模具上有裂缝，就像蜘蛛一样！这是什么原因？
这通常是由于对模具背面的某种冲击所致，也许您没有对其进行处理，并且它承受了持续的爆震，这将立即对层压板施加压力并导致胶衣破裂。 最好的处理方法是仔细地钻出裂纹的末端，使其刚好穿过模具壁厚的一半，然后用小型修路工具将裂纹磨出，沿着损坏的每个部分进行处理，然后用丙酮清洗并填充模具胶衣，至少放置一夜，然后水磨并抛光处理，完成后不要忘了将模具当作新模具来处理。我的意...
-
怎么能妥善的处理未使用或过保质期的环氧树脂？
未固化的环氧树脂属于高危险货物，需要正确的处理，可以通过专业回收单位将此类化学品或容器进行处理。 因为环氧树脂固化后是惰性的、安全的，处理的方式通常是将无需使用或已过期的树脂和固化剂混合进行固化，它们一旦固化，可以与一般的废弃物进行处理。
-
树脂胶搅拌多久，是否可以使用电钻？
是的，大多数树脂搅拌是使用木棍之类的工具，一般搅拌2-3分钟就可以了。但对于一些需要快速进行搅拌的情况，是可以使用机械工具的。电钻也是可以，但需要注意下安全问题，一般推荐使用气动电钻会更安全些。
-
不饱和树脂多加固化剂干的快吗？
是的，大部分情况不饱和树脂干的快慢，都是受固化剂量影响的，加的多干得快，反之变慢，甚至不固化或强度不够。一般来说，如果是纯树脂与玻璃纤维复合，不加入其他填料的情况下，常温下可1.5-2%左右的固化剂，冬季温度可增加到3-4%左右。当然，促进剂一般是建议与固化剂比例等量的。
-
胶衣喷涂后，看到很多小疙瘩咋回事？
看着有点头皮发麻的感觉，的确存在这种问题。出现胶衣小疙瘩，通常是由于苯乙烯挥发，造成粘度变大，胶衣出现颗粒聚积的质量问题。 说实话这种情况，虽然还能使用并固化，但是强度已经变差了。所以，不建议你过滤后再使用的。不过你坚持的话，另说了。
