介绍
非常轻的90gsm平织碳纤维织物，适用于专业应用，如航空航天、无线电控制模型（特别是飞机和直升机）、无人机等。这种90gsm织物的重量不到典型200gsm碳纤维织物的一半，这意味着它可以用于更轻的精密层压，包括无线电遥控模型和其他飞行器上的机翼和机身蒙皮。

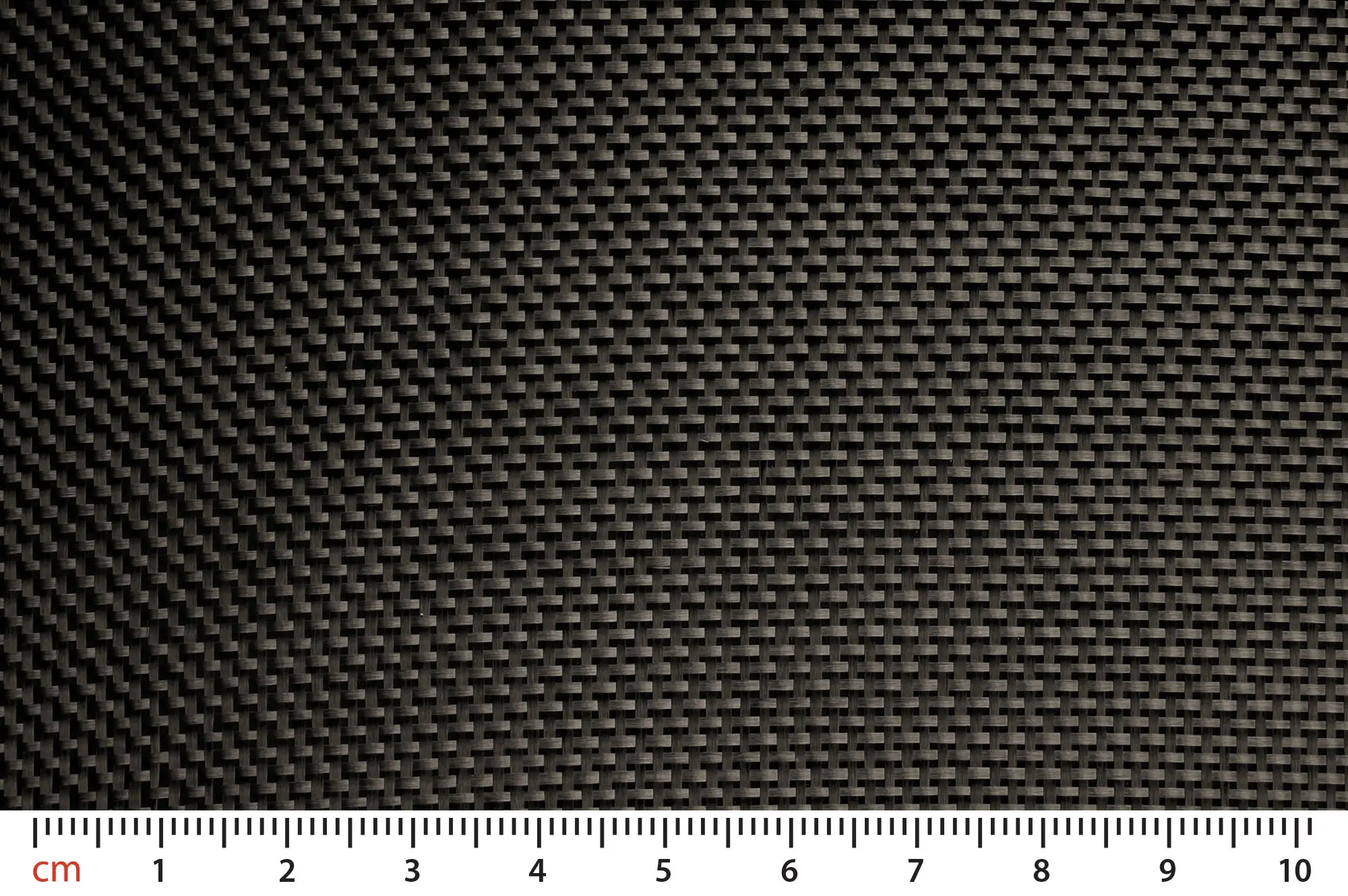

商品信息
- 克重：90g/㎡，T300，1k，0-90°（平纹）
- 规格：宽幅1000mm，100m/卷
- 厚度：0.1mm
- 单丝直径：7μm
- 密度：1.76克/厘米³
- 兼容性：环氧树脂、聚酯和乙烯基聚酯

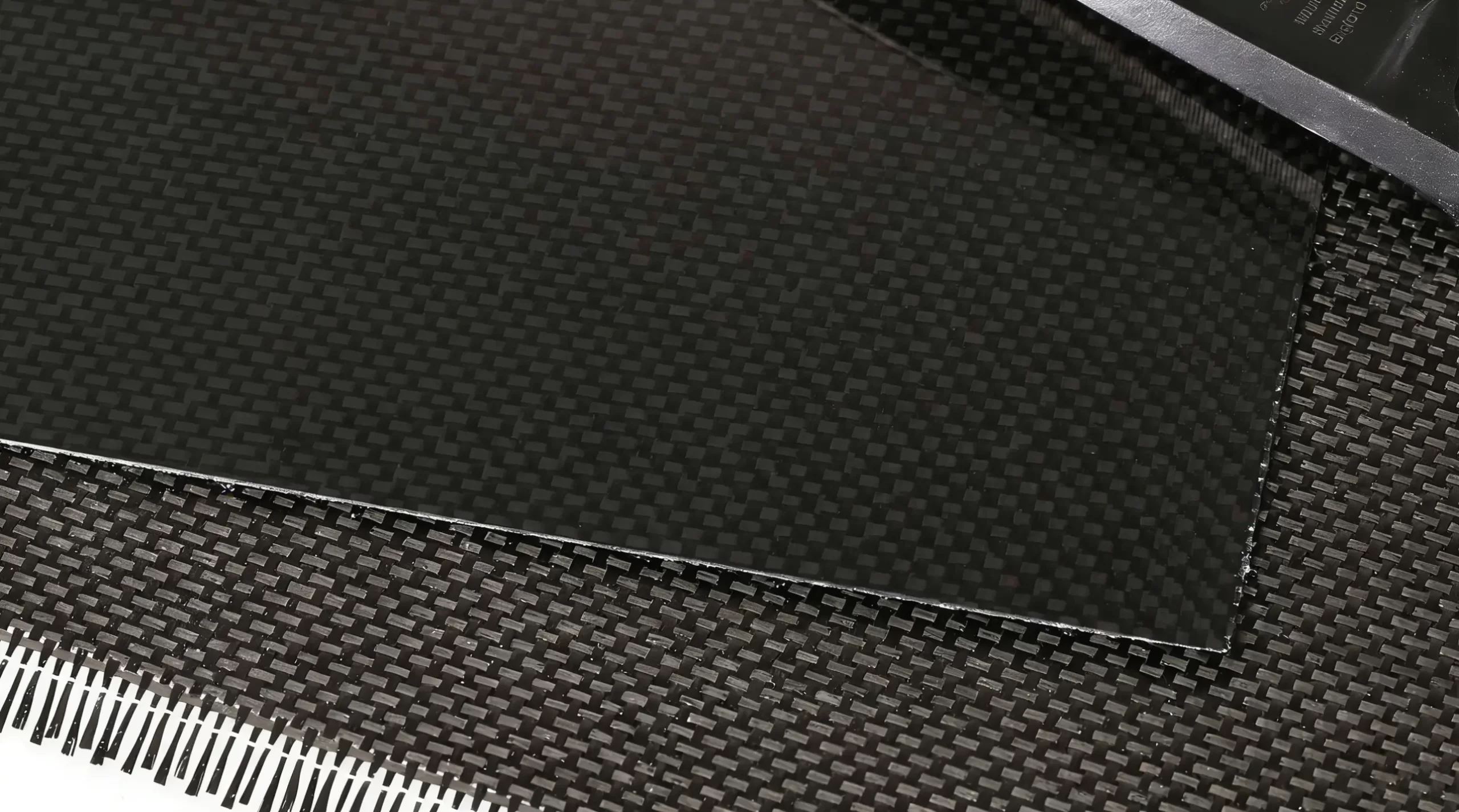

层压板性能
| 拉伸强度 | 1860 | 兆帕 |
|---|---|---|
| 拉伸模量 | 135 | GPa |
| 抗压强度 | 1470 | 兆帕 |
| 弯曲强度 | 1810 | 兆帕 |
| 弯曲模量 | 125 | GPa |
| 层间剪切强度 | 98.1 | 兆帕 |
典型用途
这种面料不仅非常轻，而且具有更紧密（更小）的编织间距，使其更适合非常小或细致的工作，例如电子设备（iPod、iPhone、PDA等）的外壳或碳纤维珠宝制作。适用于湿法、真空袋装和树脂灌注制造。为了获得最佳性能，应与合适的环氧树脂系统一起使用。
常见问题
我需要多少树脂才能弄湿碳布织物？
对于湿法层压，您将使用与织物重量大致相同的树脂重量。例如，使用一块200gsm的布，对于1平方米，您将有200克的织物，因此需要200克树脂来润湿，再加上刷子和搅拌罐的少量浪费。
“3k”是什么意思？
‘3k’是细丝数量或丝束大小。它只是意味着每个“束”的这块布料是由3000根碳纤维制成的单根碳丝。更大的数量（6k、12k等）意味着更厚实“束”碳所以更厚实的面料。
每层的典型厚度是多少？
任何加固的厚度都取决于收缩（它被“压扁”了多少。出于这个原因，我们通常会给出在真空（1bar）下加固时的厚度数据；这似乎是最有用的数字。例如，一个90gsm的碳，单层，在真空下压缩，厚度约为0.1毫米。对于200gsm的碳，单层厚度约为0.25毫米。
每平方米平均需要多少树脂？
嗯，这完全取决于您层压的加固材料，特别是它的厚度和重量。如果你层压5毫米的碳纤维，你会用到比你只层压1毫米更多的树脂。幸运的是，有一个非常快速的规则可以得到一个好的估计-只需将纤维的总重量相加，你可能需要相同重量的树脂。这意味着，如果您层压5层200克碳（总共1000克碳），那么您将需要大约1000克（即1公斤）的环氧树脂。如果是2层450克的玻璃，那么每平方米大约需要900克。
我想制作发动机摇臂盖的最高使用温度是多少。
碳纤维织物本身可以承受数百度的高温，并且不是几乎所有应用的限制因素。限制因素是您计划用来层压这种织物的树脂系统的热变形温度。
发动机摇臂/凸轮盖很容易暴露在120°C左右的热油中，以及来自排气的热量，这取决于发动机配置和调校水平。因此，我们建议考虑使用更高温度的树脂系统，例如我们的超高温环氧树脂层压树脂，经过适当的后固化，可在高达180°C的温度下使用。
另一种选择是考虑使用高压釜预浸碳纤维制造部件，其中树脂系统通常可以达到高达120°C的HDT。
碳有保质期吗？
对于非常关键的应用，例如航空航天，即使是干碳织物也会因为纤维上浆的浸润剂非常逐渐地降解而“寿命”，但在实践中，对于大多数应用，降解是最小的，大多数用户会认为干燥织物在适当储存时没有保质期。
碳纤维是什么颜色的？
所有碳纤维均为天然炭黑色。
可以用美工刀将碳布切成条状吗？
是的，这样做会很容易。几乎太容易了-这种干燥轻盈的面料非常精致；你可以用美工刀甚至传统剪刀剪它。
青岛山川
作者简介：业务（孙经理）18661776738；400热线：4009937117
版权声明：本文由 [ 青岛山川 ] 投稿发布，本站仅提供信息存储服务，不拥有所有权，不承担相关法律责任。如侵犯您的权益，请联系举证。一经查实，本站将立刻删除。
猜您喜欢
-
碳/芳纶混合 160 克斜纹编织
碳/芳纶混合160克斜纹编织。 碳纤维将提供所需的刚度，而芳纶将提供抗冲击性和耐磨性。这是一种外观独特的布料，用于赛车运动和海洋应用的各个方面。与环氧树脂和聚酯树脂兼容。这种布具有良好的悬垂性，易于处理，用于真空袋技术、树脂灌注和手糊技术。
-
平纹编织 PTFE 涂层真空脱模布
一种精细的平纹编织 PTFE 涂层玻璃织物，固化后去除时，会在复合部件表面留下精细的织物编织图案。 这种织物还可用作高达 260°C 温度的高温透气介质，非常适合平面或单曲率组件。 颜色：棕色 最高使用温度：260°C 可用厚度0.003 英寸（0.076 毫米）、0.005 英寸（0.125 毫米）和 0.010 英寸（0.250 毫米）。
-
20 毫米 318 克 3k 轻质编织碳纤维套管
编织碳纤维管/套管可用作管状形式的增强材料，包括制作或增强碳纤维管/框架。这种编织物的标称直径为 20 毫米（编织角度为 45°），但可以收缩至 6 毫米或扩展至 26 毫米直径。 碳纤维编织套管由连续编织的双轴碳纤维制成。这种非常轻便、标称直径为 20 毫米的编织物由 3K 纤维编织而成，呈 2/2 斜纹编织图案，适用于各种应用，包括制作管材和增强管、棒和杆。 这种 20 毫米的碳纤维套管可以膨胀高达 30%，收缩高达 70%，使其适合用于制造直径在 6 毫米到 26 毫米之间的管道。
-
NCL 809 D065 诺德聚酯代木
产品描述 NCL 809 D065是一种基于不饱和聚酯树脂低密度的聚酯代木，应用于以木材聚氨酯或聚苯乙烯泡沫为基材的原模上，以增加原模精度和提高表面平整性。 产品特性 低收缩率可防止原模变形。 产品呈灰色防静电，能有效的减少加工时所造成的粉尘。 预促进固化剂M50可在室温下固化。 产品的触变性可使之在垂直面上喷涂5-10mm。 由于密度低，在复杂件制作中可用作夹心层代替轻木、泡沫，改善铺层工艺，无收缩分层现象。 室温20°C-25°C固化24小时后，进行机加工。 产品液态性能 固化后产品性能 操…
