环氧树脂可同时用作面漆和深层填充浇注，其固化后表面光洁度虽不及光油，但能满足大部分使用需求，若追求高光泽效果，可通过打磨抛光进一步优化，核心需根据面漆、深层浇注不同场景选用适配的环氧材料并遵循对应的施工工艺。
一、环氧树脂用作面漆与深层填充浇注的可行性
环氧树脂凭借固化后附着力强、成膜致密、填充性佳的特性，完全可适配面漆涂刷和深层填充浇注两种施工场景，是复合材料、手工制作、工业加工中常用的多功能材料，两种应用形式的核心优势如下：
- 用作面漆：环氧树脂固化后形成的漆膜硬度高、耐刮擦、耐污性好，能对木材、金属、玻璃钢等基材形成有效防护，且可实现透明或彩色效果，兼顾防护性与装饰性，适用于台面、摆件、工业制品等表面封层；
- 用于深层填充浇注：环氧树脂低粘度款具备良好的流动性和渗透性，能深入基材缝隙、孔洞完成深层填充，固化后无收缩、粘结力强，可填补材质缺陷、增强基材结构强度，适用于木材裂缝修补、模具浇注、工艺品塑形等场景。其唯一短板为固化后表面光洁度略逊于专业光油，但该问题可通过后期打磨抛光轻松解决，能满足高光泽度的使用需求。
二、环氧树脂用作面漆的专业施工工艺
环氧树脂做面漆以薄涂、流平、高附着力为核心，需选用专用面漆级环氧树脂，避免因材料选错导致流平性差、易起皮、光洁度不足，具体施工要点如下：
（一）专用材料选择
- 优先选用环氧面漆专用树脂，此类树脂粘度低（100-300mPa・s）、流平性极佳，成膜均匀且不易产生刷痕，透明款可最大程度保留基材原色，彩色款可搭配环氧专用色浆调色；
- 搭配适配固化剂：常温（20-25℃）选用通用型慢干固化剂，保证充足流平时间；低温（10-20℃）选用低温快干固化剂，避免漆膜因温度过低固化不完全；
- 辅助助剂：添加 0.1%-0.5% 的环氧专用流平剂和消泡剂，消除施工气泡、提升漆膜平整度，避免表面出现桔皮、缩孔。
（二）基材预处理
- 基材表面需打磨粗化（木材用 240-400 目砂纸，金属 / 玻璃钢用 180-240 目砂纸），去除表面光泽层、毛刺、油污，提升环氧树脂附着力；
- 用无水乙醇或丙酮擦拭基材表面，清除磨屑和杂质，静置至溶剂完全挥发，确保表面干燥、洁净；

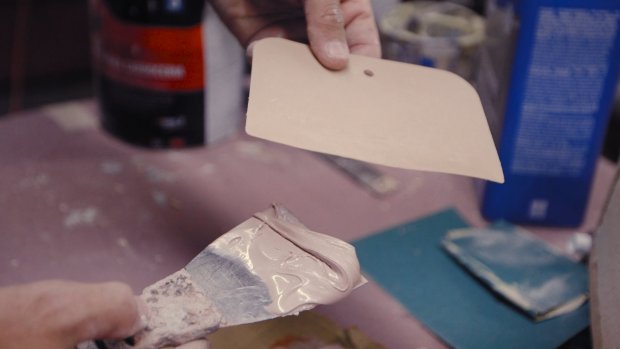

- 对基材表面的针孔、小缝隙用环氧腻子填充，固化后打磨平整，避免面漆涂刷后出现凹陷。
（三）面漆涂刷施工
- 精准调配：按厂家规定比例（常见 1:1、2:1）称量树脂与固化剂，沿同一方向缓慢搅拌 3-5 分钟，确保混合均匀，避免高速搅拌带入大量空气；
- 静置消泡：调配好的漆液静置 5-10 分钟，让搅拌产生的气泡自然逸出，若批量施工可采用真空消泡机做专业消泡；
- 薄涂多道：采用刷涂、滚涂或喷涂方式施工，单次涂刷厚度控制在 0.2-0.5mm，避免厚涂导致流挂、开裂；多层涂刷需待上一层漆膜初步固化（手触不粘）后进行，且后道涂刷方向与前道垂直，提升成膜均匀性；
- 固化养护：置于无尘、无风、15-30℃的环境中养护，常温下表面初步固化需 4-6 小时，完全固化需 24 小时，固化期间避免灰尘、杂物落在漆膜表面；
- 光洁度提升：若对光泽度要求高，待漆膜完全固化后，用 800-2000 目砂纸逐级精细打磨，再配合环氧专用抛光膏抛光，可实现镜面高光效果，弥补其光洁度不及光油的短板。
三、环氧树脂用于深层填充浇注的专业施工工艺
深层填充浇注对环氧树脂的流动性、低收缩性、渗透性要求更高，需选用深层浇注专用环氧材料，遵循 “慢浇注、充分消泡、逐层固化” 原则，避免出现填充不密实、内部气泡、固化后收缩开裂等问题，具体施工要点如下：
（一）专用材料选择
- 选用深层填充浇注专用环氧树脂，此类树脂粘度极低（＜100mPa・s）、流动性好，能深入基材细微缝隙和孔洞，且固化后体积收缩率＜0.1%，避免填充部位出现凹陷；
- 搭配低粘度固化剂，保证树脂与固化剂混合后仍具备良好的流动性，防止因粘度过高无法完成深层填充；
- 针对大体积深层浇注，选用低放热型环氧树脂，避免固化过程中产生大量热量导致内部出现微裂纹。
（二）填充基材预处理
- 清理基材填充部位的灰尘、木屑、碎石等杂质，用高压气枪吹净缝隙内部，确保填充通道通畅；
- 对易吸水基材（如木材）做防潮处理，涂刷一层薄环氧底涂，防止基材水分渗入树脂导致产生气泡；
- 对大面积填充部位做围边处理，用挡板、美纹纸围合，防止环氧树脂浇注时溢出。
（三）深层填充浇注施工
- 树脂调配：按比例精准混合树脂与固化剂，缓慢搅拌 2-3 分钟，避免搅拌过快带入空气，大体积浇注可分批次调配，防止漆液提前凝胶；
- 真空消泡：深层填充对消泡要求极高，调配好的树脂需经真空消泡机处理 3-5 分钟，彻底消除内部气泡，避免填充后出现针孔、空鼓；
- 低速浇注：将树脂沿基材缝隙边缘缓慢浇注，利用重力让树脂自然渗入深层，浇注速度控制在 5-10ml / 秒，避免速度过快卷入空气；对于较深缝隙，采用分层浇注法，每次浇注至缝隙的 1/3 高度，待其初步凝胶后再继续浇注；
- 辅助渗透：对缝隙较窄的部位，可用小毛刷轻轻涂刷树脂，或用橡胶锤轻敲基材表面，促进树脂渗透；
- 固化养护：常温下深层填充环氧树脂初步固化需 12-24 小时，完全固化需 48-72 小时，厚层大体积浇注的固化时间需延长至 72 小时以上，养护期间避免触碰、震动基材，确保树脂充分交联固化；
- 表面处理：待树脂完全固化后，用砂纸打磨多余的树脂，使填充部位与基材表面齐平，若需做面漆封层，可继续涂刷环氧面漆。
四、环氧树脂面漆与深层填充浇注的核心差异
环氧树脂在两种应用场景下的材料选择、施工工艺、技术要求差异显著，需针对性把控，具体差异如下表所示：
| 对比维度 | 用作面漆 | 深层填充浇注 |
|---|---|---|
| 材料选择 | 高流平、中低粘度环氧面漆专用树脂 | 低粘度、低收缩、低放热深层浇注专用树脂 |
| 施工厚度 | 薄涂，单次 0.2-0.5mm，多层叠加总厚度≤2mm | 厚浇，无明确厚度限制，可按需深层填充 |
| 核心要求 | 流平性好、成膜均匀、表面光洁 | 流动性好、渗透性佳、固化无收缩 |
| 消泡要求 | 常规消泡，静置 5-10 分钟即可 | 高要求消泡，需真空消泡机处理 |
| 固化时间 | 较短，常温完全固化 24 小时 | 较长，常温完全固化 48-72 小时，厚层需更久 |
五、常见问题及解决方案
（一）环氧树脂面漆流平性差、有刷痕 / 滚痕
成因：选用了高粘度普通环氧树脂，而非面漆专用款；流平剂添加比例不足；施工时漆膜涂覆过厚；环境温度过低导致漆液凝胶过快。
解决：更换环氧面漆专用低粘度树脂；按比例添加流平剂；严格控制单次涂刷厚度，采用薄涂多道工艺；将施工环境温度提升至 15℃以上，保证漆液充足流平时间。
（二）环氧树脂面漆固化后表面有气泡、针孔
成因：树脂调配时高速搅拌带入空气，未做好消泡处理；施工环境有灰尘，杂质落入漆液；基材表面有微孔，空气从基材中逸出。
解决：调配漆液时缓慢搅拌，延长静置消泡时间；施工前做好环境封闭，保持无尘；基材预处理时用环氧腻子填充微孔，打磨平整后再涂刷面漆。
（三）深层填充环氧树脂不密实、有空鼓
成因：选用了高粘度树脂，流动性差无法深入深层；浇注速度过快，卷入大量空气；未做真空消泡，树脂内部气泡未消除；缝隙内有杂质堵塞填充通道。
解决：更换低粘度深层浇注专用树脂；放慢浇注速度，采用分层浇注法；对树脂做真空消泡处理；施工前彻底清理缝隙内的杂质，保证通道通畅。
（四）环氧树脂固化后表面光洁度低、发蒙
成因：未选用专用面漆树脂，流平性不足；施工环境湿度过大，树脂吸收水分；固化剂添加比例偏差，导致固化不完全；未做后期打磨抛光。
解决：更换环氧面漆专用树脂；控制施工环境湿度＜80%，湿度过大时暂停施工；按厂家规定精准调配树脂与固化剂，确保充分固化；固化后通过逐级打磨 + 抛光提升表面光洁度。
（五）深层填充环氧树脂固化后收缩、开裂
成因：选用了普通环氧树脂，固化收缩率高；大体积浇注未选用低放热型树脂，内部积热产生微裂纹；基材未做固定，固化时因应力导致开裂。
解决：更换低收缩率（＜0.1%）深层浇注专用树脂；大体积浇注选用低放热型环氧树脂，必要时采用分层浇注散热；浇注前将基材牢固固定，减少固化应力。
（六）环氧树脂面漆与基材起皮、脱落
成因：基材表面未做打磨粗化，附着力不足；基材表面有油污、杂质，未清理干净；底涂处理不到位，基材与面漆层结合力差。
解决：将起皮脱落的漆膜彻底打磨去除，重新对基材做粗化处理；用丙酮或无水乙醇清理基材表面油污和杂质；涂刷环氧专用底涂，提升面漆与基材的结合力。
六、核心施工与使用注意事项
- 环氧树脂做面漆和深层填充浇注需专款专用，切勿用深层浇注树脂做面漆（流平性差），也不用面漆树脂做深层填充（流动性、渗透性不足）；
- 无论哪种施工场景，精准调配树脂与固化剂比例是关键，比例偏差会导致固化不完全、性能衰减，严格遵循厂家提供的配比要求；
- 施工环境需保持无尘、恒温、恒湿，温度 15-30℃、湿度＜80% 为宜，灰尘、高温、高湿都会严重影响施工效果；
- 若追求环氧树脂表面的极致光洁度，后期打磨抛光是必要步骤，按 800-1000-2000 目砂纸逐级打磨，再配合专用抛光膏抛光，可实现媲美光油的镜面效果；
- 大体积深层填充浇注时，需做好散热措施，避免树脂固化放热导致内部温度过高，出现微裂纹、黄变等问题；
- 施工时做好个人防护，佩戴手套、护目镜、防尘口罩，避免环氧树脂原液接触皮肤和眼睛，施工环境保持通风。
