环氧树脂可通过分层浇注的方式制作厚型浇注件，核心分两种施工方式，第一层半固化有粘性时直接浇注后续层，层间结合更紧密且操作简便，若第一层完全固化后再浇注，需对表面做打磨清洁处理，两种方式均需把控浇注时机和工艺以保证整体成型效果。
一、环氧树脂分层浇注的可行性与核心优势
环氧树脂因固化过程中会释放热量，厚层一次性浇注时内部热量无法及时散出，易出现黄变、微裂纹、固化不完全等问题，分层浇注是制作厚型环氧浇注件的专业且必要的方法，同时具备多重核心优势：
- 控温防开裂：分层浇注可分散固化放热，让每层树脂的热量快速散发，避免内部积热导致的材料老化、开裂，保障浇注件整体结构稳定性；
- 提升成型质量：分层操作能精准控制每层厚度，减少一次性厚浇出现的气泡、针孔、流挂等瑕疵，让浇注件表面更平整、内部更密实；
- 层间结合牢固：把控好浇注时机，可让各层树脂形成良好的化学或物理结合，整体成型后无分层、空鼓问题，力学性能达标；
- 操作更灵活：分层浇注适配大型、异形厚件制作，可根据模具结构和施工场景调整每层浇注厚度和时机，降低施工难度。
该方法适用于环氧树脂台面、工艺品、模具、工业构件等各类厚型浇注件制作，是行业内制作环氧厚件的通用标准工艺。
二、环氧树脂分层浇注的两种核心施工方法
环氧树脂分层浇注的关键在于层间结合处理，根据第一层树脂的固化状态，分为半固化搭接浇注和完全固化打磨浇注两种方式，各有操作要点和适用场景，需针对性把控：
（一）半固化搭接浇注（推荐首选）
核心时机：第一层树脂浇注后，待其刚硬化、表面有粘性但不粘手时（行业称 “表干期 / 凝胶期”），立即浇注第二层及后续层。
操作要点：
- 按常规工艺浇注第一层，控制单层厚度（常规 5-10mm，根据树脂类型调整），置于常温无尘环境中养护，避免触碰、震动；
- 用手指轻触树脂表面，感觉质地变硬、有粘性但无树脂粘在手指上，即为最佳浇注时机，该状态下树脂分子链仍处于半交联状态，能与新浇注的树脂发生二次交联，形成化学结合；
- 直接浇注后续层树脂，浇注时可轻轻晃动模具，让新树脂与底层充分贴合，无需额外的层间处理，逐层浇注至目标厚度。优势：层间结合力强，无明显分层界限，施工步骤简便、效率高；适用场景：大部分环氧厚件制作，尤其是对整体力学性能要求高的浇注件，如环氧模具、工业构件、实心工艺品等。
（二）完全固化打磨浇注（应急 / 特殊场景用）
核心前提：因施工中断、时间把控不当等原因，第一层树脂已完全固化（常温下 24-48 小时），表面无粘性，此时需做物理处理后再浇注后续层。
操作要点：
- 用 180-400 目砂纸对完全固化的树脂表面做全面打磨粗化，彻底去除表面光泽层，打磨至表面呈现均匀的哑光粗糙质感，破坏树脂表面的致密层，增加层间接触面积；
- 用毛刷清理表面浮尘，再用丙酮或无水乙醇擦拭表面，去除磨屑、油污，静置至溶剂完全挥发，确保表面干燥、洁净；
- 浇注后续层树脂，新树脂会通过粗糙表面的孔隙形成物理咬合结合，实现层间连接。注意：该方式会在层间形成轻微的界限，需控制打磨力度和清洁度，避免因杂质影响结合效果；适用场景：施工过程中临时停工、分层浇注间隔时间过长，或需在已固化环氧件上二次浇注加厚的场景。
三、环氧树脂分层浇注的专业施工规范
无论采用哪种浇注方式，都需遵循统一的施工规范，把控单层厚度、浇注时机、环境控制等核心要点，保证厚件成型质量，具体要求：
（一）单层厚度控制
根据环氧树脂类型和施工环境，合理控制单层浇注厚度，常规要求：
- 普通双酚 A 型环氧树脂：单层厚度5-10mm；
- 低放热改性环氧树脂：单层厚度可提升至10-15mm；
- 高温环境（＞30℃）施工：适当减薄至 3-5mm，加快散热；低温环境（＜15℃）施工：可加厚至 8-12mm，延长凝胶时间。核心：单层厚度不宜过厚，否则仍会出现积热问题；也不宜过薄，增加施工次数和层间瑕疵风险。
（二）浇注时机精准把控
- 半固化搭接浇注的凝胶期，常温（20-25℃）下普通环氧树脂约为 4-6 小时，改性环氧树脂约为 6-8 小时，具体需根据产品说明书和现场环境调整，以手指触感判断为准，切勿仅凭时间估算；
- 若错过最佳凝胶期，树脂表面开始失去粘性，需立即转为 “完全固化打磨浇注” 方式，不可强行浇注，否则会导致层间结合不牢、空鼓。
（三）施工环境要求
- 全程保持环境无尘、无风、恒温恒湿，温度 15-30℃，湿度＜80%，避免灰尘落入未固化的树脂表面形成麻点，风力过大导致树脂表面结皮；
- 浇注和养护过程中避免温度骤升骤降，防止树脂因热胀冷缩产生内应力，导致层间开裂。
（四）树脂调配与浇注操作
- 每层树脂均需按厂家比例精准调配，沿同一方向缓慢搅拌 3-5 分钟，静置 5-10 分钟消泡，大批量施工需采用真空消泡机，避免气泡残留；

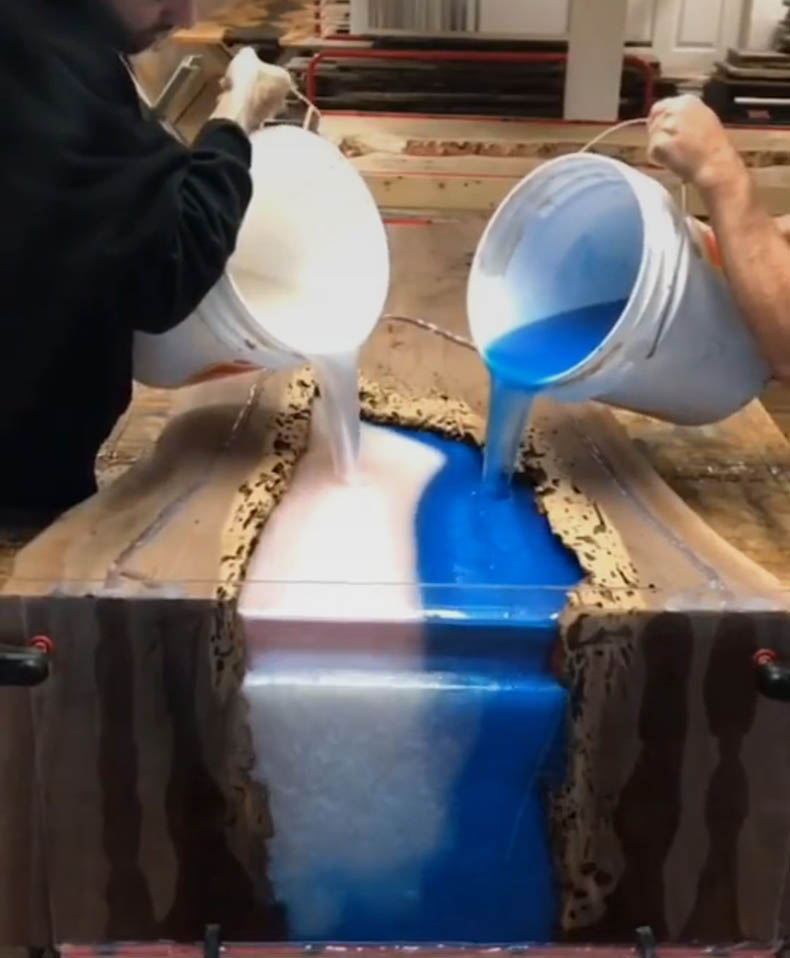

- 浇注时沿模具壁缓慢倒入树脂，利用重力自然流平，避免浇注速度过快卷入空气，异形模具或边角部位用小毛刷轻轻涂刷，确保树脂充分填充；
- 每层浇注后，可用橡胶锤轻敲模具外侧，排出树脂内部的微小气泡，提升密实度。
（五）整体固化养护
所有层浇注完成后，将浇注件置于常温无尘环境中整体养护 48-72 小时，厚件（总厚度＞50mm）需延长至 72 小时以上，确保内部完全固化；养护期间严禁触碰、搬动、打磨，避免成型变形。
四、分层浇注层间结合的强化技巧
为进一步提升层间结合力，避免厚件使用过程中出现分层、开裂，可根据浇注件使用场景，采用以下强化技巧：
- 添加玻纤增强：在每层树脂凝胶期，铺一层薄玻纤布 / 玻纤毡，用毛刷将树脂充分浸润玻纤，再浇注下一层，玻纤能增强层间连接和整体力学性能，适用于工业构件、承重模具等；
- 涂抹界面剂：若第一层完全固化，打磨清洁后可薄涂一层环氧底涂 / 界面剂，待其表干后再浇注后续层，界面剂能提升层间粘接力，适用于高精度厚件制作；
- 控制树脂配方：选用低粘度、高附着力的改性环氧树脂，或在树脂中添加少量增韧剂，降低树脂固化后的脆性，减少层间开裂风险；
- 逐层错缝浇注：对于大型浇注件，每层浇注的接缝处相互错开，避免接缝集中在同一位置形成应力点，导致层间开裂。
五、环氧树脂分层浇注常见问题及解决方案
（一）层间空鼓、分层、脱落
成因：半固化浇注错过最佳时机，表面无粘性仍强行浇注；完全固化浇注后未打磨或打磨不彻底、表面有杂质；树脂固化剂配比偏差，层间无法有效结合。
解决：将空鼓分层部位彻底打磨去除，露出底层粗糙表面，清洁后重新薄涂树脂浇注；严格把控半固化浇注时机，完全固化浇注必须做好打磨清洁；按厂家要求精准调配树脂与固化剂。
（二）层间出现明显界限，影响外观
成因：完全固化浇注后打磨清洁不到位；每层树脂调配时颜色、粘度存在差异；浇注时每层树脂未充分贴合。
解决：打磨时确保表面粗化均匀，清洁后无残留磨屑；每层树脂采用同一批次、同一配比，避免颜色和粘度偏差；浇注后续层时轻轻晃动模具，或用毛刷轻刷层间，让树脂充分融合。
（三）浇注件内部出现微裂纹、黄变
成因：单层浇注厚度过厚，积热无法散出；环境温度骤变，树脂产生内应力；选用了普通非耐黄变环氧树脂。
解决：严格控制单层厚度，按要求分层薄浇；施工和养护环境保持恒温，避免温度骤升骤降；更换低放热、耐黄变改性环氧树脂，厚件浇注优先选用专用厚浇环氧材料。
（四）树脂表面出现气泡、针孔
成因：树脂调配时高速搅拌带入空气，未做好消泡处理；浇注速度过快，卷入空气；模具缝隙未密封，空气从底部逸出。
解决：调配树脂时缓慢搅拌，延长静置消泡时间，大批量施工用真空消泡机；放慢浇注速度，沿模具壁缓慢浇注；浇注前密封模具缝隙，每层浇注后轻敲模具消泡。
（五）树脂凝胶期把控不准，错过最佳浇注时机
成因：仅凭时间估算，未结合现场温度、树脂类型调整；施工过程中未专人值守观察树脂状态。
解决：以手指触感为核心判断标准，而非固定时间；安排专人值守，每隔 30 分钟检查一次树脂状态，临近凝胶期缩短检查间隔；提前做小样测试，确定现场环境下的具体凝胶时间。
六、环氧树脂分层浇注的核心注意事项
- 分层浇注的核心是控温与层间结合，单层厚度和浇注时机的把控直接决定浇注件质量，切勿为追求效率减少分层、加厚单层；
- 半固化搭接浇注是首选方式，能实现层间化学结合，结合力远优于完全固化打磨的物理结合，施工中尽量把控好凝胶期；
- 所有施工工具、模具需保持干净、干燥，避免水分、油污、杂质进入树脂，影响层间结合和固化效果；
- 厚件浇注完成后，需待整体完全固化后再进行切割、打磨、抛光等后续加工，避免因内部未固化导致加工变形、破损；
- 若制作彩色环氧厚件，每层树脂的颜色配比需精准一致，浇注时注意均匀分布，避免出现颜色不均、分层色差；
- 施工时做好个人防护，穿戴丁腈手套、护目镜、防尘口罩，避免环氧树脂原液接触皮肤和眼睛，施工环境保持通风。
