本文围绕易打磨胶衣在玻璃钢原模中的应用展开，分析其相比原子灰、普通底漆的核心应用优势，介绍实际施工要点，并补充易打磨胶衣的选型、施工及常见问题处理技巧，为玻璃钢原模表面处理降本提效提供专业参考。
一、易打磨胶衣在原模应用的核心优势
易打磨胶衣是玻璃钢原模表面处理的专用材料，相比传统原子灰、普通底漆，在施工效率、表面效果、综合成本控制上具备显著优势，也是目前模具制造、玻璃钢制品加工中提升原模处理效率的优选方案，具体优势如下：

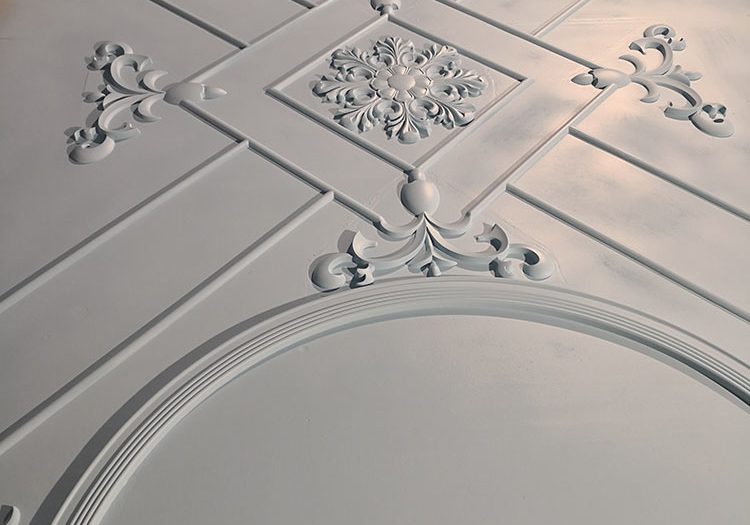

- 提升原模表面质量：使用易打磨胶衣能大幅提高原模表面的致密性与均匀性，喷涂后表面平整度远优于原子灰处理效果，为后续玻璃钢制品成型奠定优质的表面基础，减少制品表面瑕疵问题。
- 施工操作便捷高效：易打磨胶衣可直接采用喷涂方式施工，操作方便、喷涂速度快，能适配不同结构的原模施工，相比原子灰手工刮涂的方式，施工流程更简单，大幅缩短原模表面处理的施工周期。
- 大幅节省打磨工时：易打磨是该材料的核心特性，相比硬度高、打磨难度大的原子灰和普通底漆，打磨时更省力、速度更快，有效减少人工打磨的时间成本，提升整体施工效率。
- 控制综合加工成本：虽易打磨胶衣材料单价高于原子灰，但能通过节省人工打磨工时、减少后期返工成本、提升施工效率抵消材料成本，最终降低玻璃钢制造的综合成本，提升加工效益。
二、易打磨胶衣与传统原模处理材料对比
原模表面处理常用材料为原子灰和普通底漆，二者在小体量简单原模中具备一定性价比，但在复杂结构、大面原模处理中弊端明显，与易打磨胶衣的核心差异如下表所示：
| 对比维度 | 易打磨胶衣 | 原子灰 | 普通底漆 |
|---|---|---|---|
| 施工方式 | 喷涂为主，操作便捷 | 手工刮涂，工序繁琐 | 喷涂 / 刷涂 |
| 表面均匀性 | 致密性高，平整度好 | 易出现刮涂痕迹，均匀性差 | 表面致密性一般 |
| 打磨难度 | 易打磨，工时少 | 打磨难度大，耗时久 | 打磨难度中等，易留痕 |
| 适配场景 | 各类原模，尤其复杂结构、大面积原模 | 小型、结构简单的原模 | 简易原模临时处理 |
| 综合成本 | 材料成本稍高，人工成本低，综合成本优 | 材料成本低，人工成本高，大面积施工成本高 | 材料成本中等，后期处理成本较高 |
三、易打磨胶衣原模施工核心要点
想要充分发挥易打磨胶衣的应用优势，需遵循标准化的施工流程，把控好施工前准备、喷涂操作、固化处理、打磨修整等关键环节，具体要求如下：
- 施工前准备
- 清理原模表面：将原模表面的灰尘、油污、杂质彻底清理干净，保证表面光洁无污渍，避免影响胶衣的附着效果；

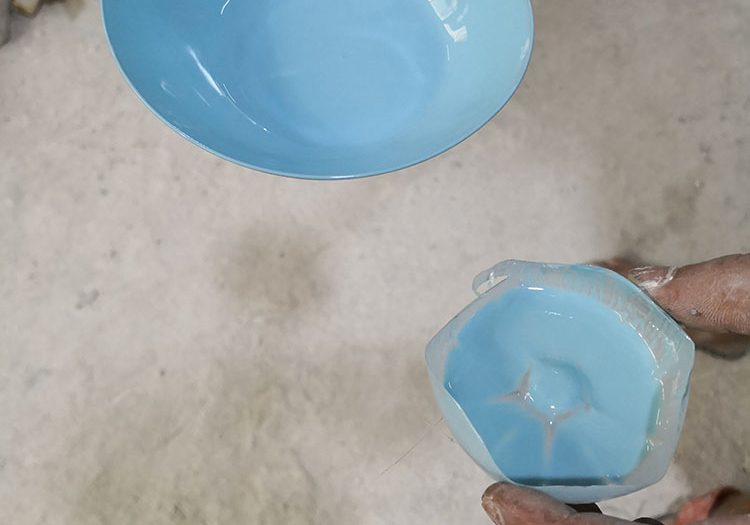

- 材料与工具准备：将易打磨胶衣充分搅拌均匀，避免出现成分分层；准备专用喷涂喷枪（喷嘴 2.0-3.0mm）、空压机等工具，检查设备运行状态。
- 喷涂施工操作
- 喷涂参数控制：喷射压力控制在 3-5bar，喷涂距离保持 40-60cm，喷枪与原模表面保持垂直，避免斜向喷涂产生流挂、漏喷问题；
- 喷涂厚度与遍数：单次喷涂湿膜厚度控制在 0.2-0.3mm，采用薄涂多遍的方式，总厚度建议 0.4-0.5mm；前一遍胶衣固化至粘手不沾胶状态后，再进行下一遍喷涂。
- 固化处理要求
- 常温固化：在 20-25℃的室温环境下，喷涂完成后静置 1-2 小时，胶衣即可达到可打磨状态；低温环境下可适当延长固化时间，或通过加温设备将环境温度提升至 15℃以上；
- 加温固化：若需加快施工进度，可在 60℃恒温环境下固化 30-40 分钟，固化后冷却至室温再进行打磨。
- 打磨修整规范
- 打磨工具选择：优先使用砂纸机进行机械打磨，边角、异形等特殊部位配合手工砂纸打磨，砂纸目数从 180 目开始，逐步换用 240 目、320 目进行精细打磨；
- 打磨操作要点：打磨时保持均匀力度，避免局部打磨过度导致胶衣层破损；打磨后用干净抹布擦拭原模表面，清除打磨粉尘，检查表面平整度，有瑕疵的部位及时补喷胶衣并重新打磨。
四、易打磨胶衣选型与使用注意事项
1. 正确选型技巧
- 按原模用途选型：模具制造用原模选择模具专用易打磨胶衣，注重表面致密性和脱模适配性；玻璃钢制品加工用原模选择制品专用易打磨胶衣，兼顾打磨性和与后续树脂的粘结性；
- 按施工环境选型：常温车间施工选择通用型易打磨胶衣，低温环境施工选择低温快固型易打磨胶衣，避免固化过慢影响施工效率。
2. 核心使用注意事项
- 易打磨胶衣需在规定的保质期内使用，开封后尽快用完，未用完的胶衣密封保存并置于阴凉干燥处，避免阳光直射；
- 施工时严格按照产品说明配比固化剂，固化剂用量过多易导致胶衣开裂，用量不足则会出现固化不完全、打磨粘砂的问题；
- 喷涂时做好施工防护，佩戴口罩、护目镜、手套等防护用品，保持施工环境通风良好，避免胶衣挥发物吸入体内。
五、易打磨胶衣施工常见问题及处理技巧
易打磨胶衣施工过程中，若操作不当、参数把控不好，易出现流挂、固化不完全、打磨粘砂、表面针孔等问题，各问题的核心成因及针对性处理办法如下：
- 表面流挂
- 成因：喷涂厚度过厚、喷枪压力过小、喷涂速度过慢，或胶衣触变指数过低；
- 处理：立即停止喷涂，用刮板将流挂部位的多余胶衣刮除并修平；调整喷涂参数，降低单次喷涂厚度，提高喷枪压力和喷涂速度，若胶衣触变指数低，可添加专用触变剂调节。
- 固化不完全
- 成因：环境温度过低、固化剂用量不足、胶衣搅拌不均匀；
- 处理：提升施工环境温度至 15℃以上，补充添加适量固化剂并充分搅拌；若胶衣已喷涂完成，可通过加温固化的方式促进胶衣完全固化，固化后再进行打磨。
- 打磨粘砂
- 成因：胶衣未达到完全可打磨状态、固化剂配比不当，或砂纸目数选择过细；
- 处理：延长固化时间，待胶衣表面完全硬化后再打磨；检查固化剂配比并调整；先使用低目数砂纸粗磨，再换用高目数砂纸精磨，打磨时可适当配合打磨液减少粘砂。
- 表面针孔
- 成因：原模表面有灰尘、油污，喷枪雾化效果差，或胶衣中混入气泡；
- 处理：彻底清理原模表面杂质，调整喷枪参数提升雾化效果；胶衣喷涂前充分搅拌并静置消泡，喷涂时采用薄涂多遍的方式，减少气泡产生；针孔部位可补喷少量胶衣并打磨平整。
