玻璃钢(FRP)模具制造 – 赛车机头、尾部和侧脚架

是时候制作模具了!

最简单的方式就是——用部件来复制模具。下面是方程式赛车的部件开模图例,可能工序不是非常规范,但希望对您初步了解玻璃钢模具制造有所帮助。

机头

1、从鼻子开始,用粘土密封底部。

赛车机头

2、带粘土坝和分型板的鼻子

带粘土坝和分型板的鼻子

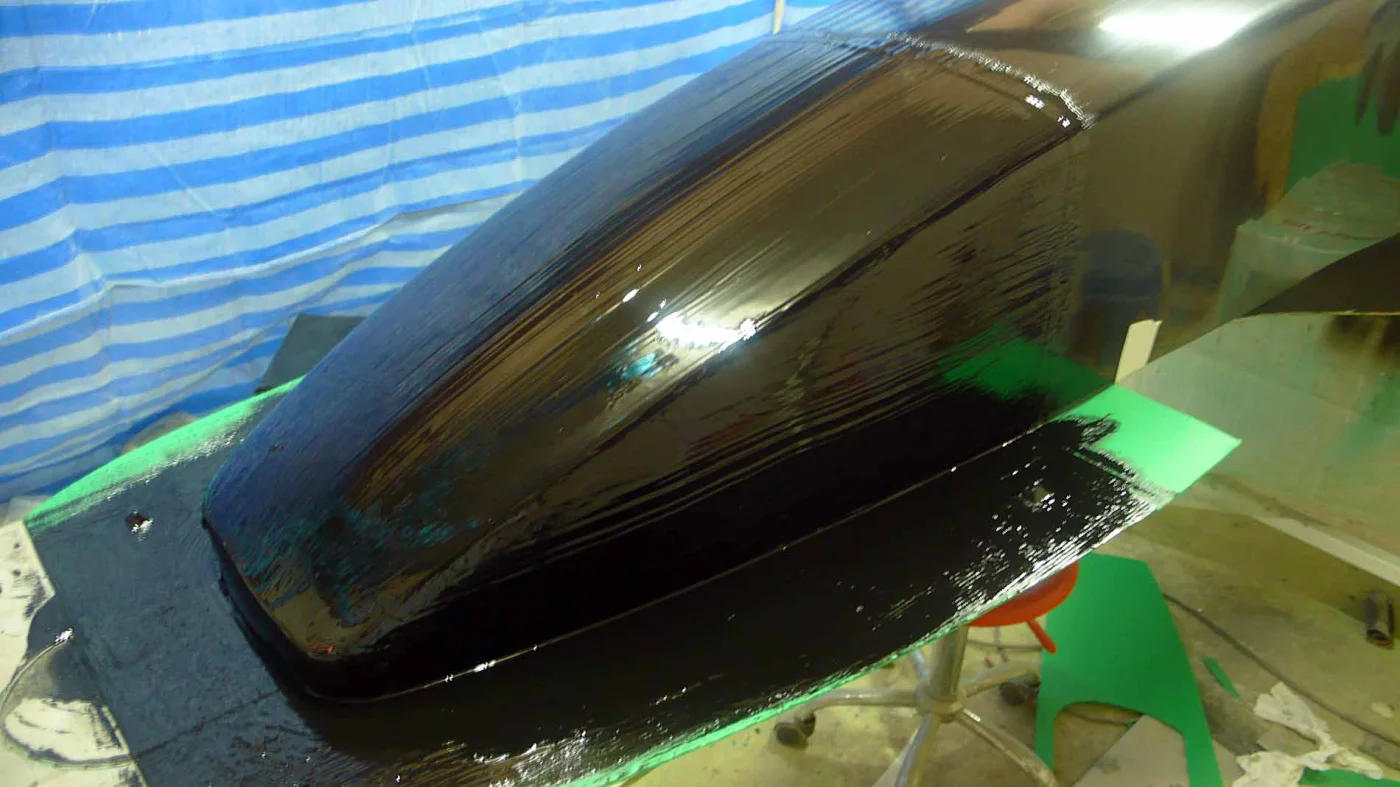

3、应用胶衣(乙烯基模具胶衣)

模具胶衣

4、铺放玻璃纤维毡

玻璃纤维毡

5、应用玻璃纤维布和聚酯树脂

应用玻璃纤维布和聚酯树脂

6、移除分接板

移除分接板

7、底部玻璃纤维形成模具的后半部分

底部玻璃纤维形成模具的后半部分

8、将模具分成两半

将模具分成两半

9、下半部分

下半部分玻璃钢模具

10、上半部分

玻璃纤维模具

尾部

1、用胶带标记的模具分割线

尾部,用胶带标记的模具分割

2、使用灰色胶衣

使用灰色胶衣,因为降压是黑色的

3、预切割玻璃纤维毡

预切割玻璃纤维毡

4、层压第二道玻璃纤维毡

玻璃纤维毡层压第二道

5、层压完成

层压完成

6、模具分离

模具分离

侧脚架

1、标有分割线的右侧脚架

标有分割线的右侧脚架

2、胶衣应用

胶衣应用

3、玻璃纤维“锁层”涂在胶衣上

玻璃纤维“锁层”涂在胶衣上

4、糊制更多玻璃纤维毡

测试安装更多玻璃纤维毡

5、用于模具加强筋的螺旋塑料管

用于模具加强筋的螺旋塑料管

6、最终应用的玻璃纤维毡

最终应用的玻璃纤维毡

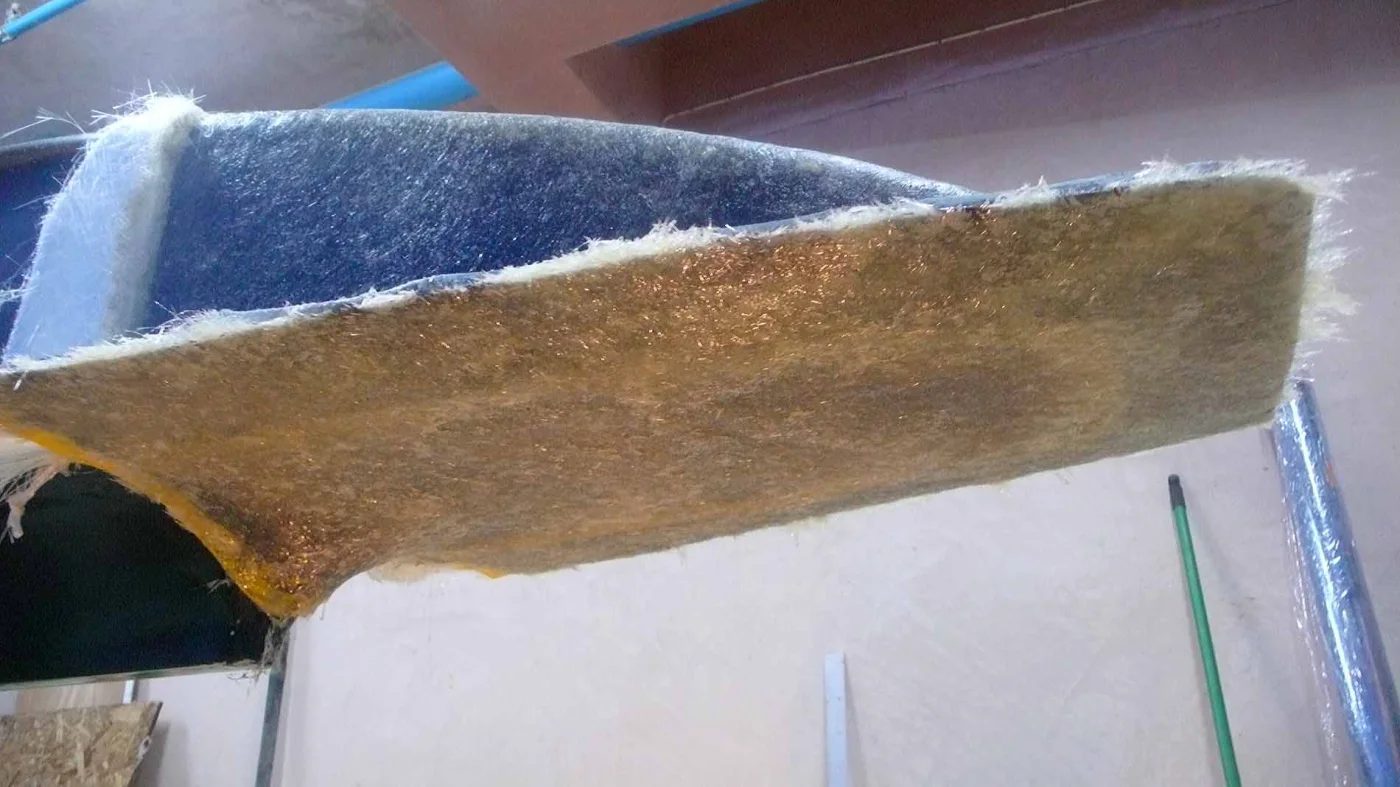

7、脱模

玻璃钢模具脱模
