浅划痕可以直接用颜色匹配的胶衣填充，而不是填充化合物。确保将模具胶衣与原件的打磨和抛光部分相匹配，而不是与整体褪色的颜色相匹配。您的修复一开始可能会脱颖而出，但大约一个月后，一切都会褪色到相同的颜色。使用模具胶衣填补划痕时，请使用小刷子轻拍胶衣。确保它高于周围表面，以便可以打磨平整。在修复处喷上一层薄薄的PVA涂层，以实现无粘性、可打磨的固化。
相关文章
-
胶衣固化剂选择的重要性
能用就行的思路，对于胶衣固化剂选择来说是不适用的。价格相对便宜的树脂固化剂在用于胶衣后，往往会有更多的麻烦，比如针孔、气泡或强度不够等问题，以及一系列修补措施带来的额外损失。 由于胶衣中没有玻璃纤维增强，胶衣又非常薄，在选择胶衣固化系统方面，固化剂活性就变得非常重要。含有低过氧化氢，水，盐及乙二醇水平的中低反应活性的过氧化甲乙酮（MEKP)，常被推荐用于大多...
-
一次混合多少喷涂胶衣才算安全？
这很大程度上取决于很多因素，尤其是添加的MEKP催化剂用量、环境温度和喷涂面积等等。最重要的如何快速将催化的胶衣从混合罐中转移（这会产生放热和固化）到零件上（这里固化较慢）。如果是手工施工建议不要把较小的胶衣批次混在一起，避免没有时间。对于规模小的项目建议一次500g，较大的模型一次最大1kg。你会发现你有足够的时间来将树脂催化并转移到模型上，并且可以慢慢地...
-
玻璃钢部件加温后，出现胶衣鼓泡咋回事？
成型后的玻璃钢部件，没有发现什么缺陷，但在加温80℃后出现了胶衣鼓泡，如上图。 胶衣耐温度不够，还是咋回事？ 直观的判断，胶衣层有气泡（无论是哪个原因造成的），可能常温下不明显，加温条件下鼓出来了。 简单的办法：扣开胶衣鼓泡的位置，看一看上边有没有玻璃纤维。 如果没有玻纤，那必定是喷涂或固化剂含水高等问题，造成的夹带气泡；如果粘有玻纤印迹，可能气泡来自不仔细...
-
底漆处理的原模是直接光滑的吗？
这个很难，取决于你的基面情况和漆面的黏度。 大家都知道，由于原模大多是经过机加工中心洗出来了的，所以难免会存在表面粗糙的问题。 底漆可以对这些粗糙面快速进行封堵，但这并不见得是喷涂后直接就是光滑的，虽然漆面都有自流平的特性。一般都是需要再次打磨并抛光处理，才能得到自己较为理想的状态。
-
胶衣颜色匹配和控制（胶衣色差范围的最佳控制）
在复合材料行业，许多产品需要某种颜色规格。制造商必须了解颜色和颜色控制的基本要素，以使客户满意。 对于批量生产模压胶衣饰面的商店，胶衣供应商可以进行配色。制造商也可以咨询颜料制造商，以寻求标准胶衣基料的匹配帮助。但是，在配制定制胶衣或生产小批量产品时，内部配色会更方便。在这两种情况下，监控最终产品的颜色以确保产品满足客户需求非常重要。本专栏讨论如何在内部匹配...
-
胶衣起皱与不饱和树脂凝胶时间有关系吗？
游艇客户反馈在更换不饱和树脂后，发现这批树脂凝胶时间比之前的长，同时在手糊树脂时发现胶衣起皱，问这是不是树脂的问题？ 先看图，再说： 说实话，老玻璃钢也明白，不饱和树脂的凝胶时间主要受温度和固化剂添加量有关；胶衣起皱，一般是由胶衣太薄或者没有完全固化就上树脂积层，聚酯中苯乙烯把胶衣“咬了”引起的。 按理说，这应该和胶衣起皱没多大关系，但也不能完全排除，因为不...
-
我可以添加色浆调配胶衣颜色吗？
可以，但可能会有色差。即使无限接近，也会与厂家成品有所区别。当然，如果要求不高的话，你可以尝试下，但实际效果不会太理想，主要是很难去校准颜色。即使调配颜色已很接近目标，但实际操作性也会略有不同，比如粘度和性能等等，这只适合于那些要求低、临时应急或消化库存等情况的考虑。对于批量使用，还是交给胶衣生厂商更有保障了。
-
聚酯胶衣与乙烯基酯树脂兼容吗？
乙烯基酯树脂与聚酯树脂及聚酯胶衣具有相同的交联单体（苯乙烯），因此它们彼此兼容。如果需要，您可以将两者混合在一起，乙烯基酯树脂以及乙烯基酯和聚酯树脂的共混物-通常可用作船用聚酯胶衣后的抗水渗透层。
-

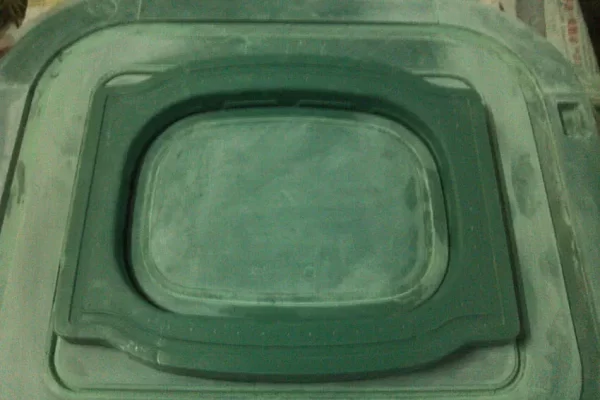

玻璃钢模具胶衣翻新工艺（外喷胶衣操作步骤）
尽管玻璃钢模具翻新程序相对简单，但还有许多人不是很明确或如何喷涂模具胶衣上的细节差异不是很了解。所以有必要写一个模具翻新1234步骤，以便于您更直观了解玻璃钢模具翻新工艺程序。 在修补及增加防止潜在破裂的支撑底层后，可按以下步骤进行模具重修： 打磨表面：应该用非常粗糙的砂纸打磨表面来去除脱模剂并提供良好机械粘合点，推荐60到100沙粒的干磨砂纸进行打磨。 ...
