玻璃纤维短切毡有软硬之分吗?

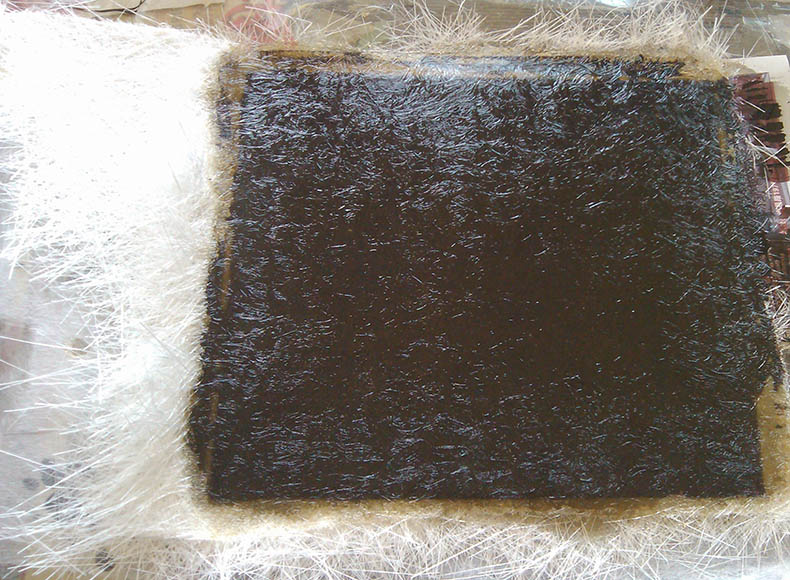

玻璃纤维短切毡

是的,的确玻璃纤维短切毡软硬度上是有区别的,这是因为玻纤表面的处理剂不一样的缘故。作为老玻璃钢来说,一般都喜欢软一点短切毡,这样比要容易贴覆模具和拐角位置。这是一个矛盾点,软一点则会意味着短切毡略显得蓬松或掉纤维渣,没有质感,代表性的产品就是粉剂型短切毡。

乳剂毡相对会偏硬一些,但相当平整的,一般玻璃钢工人都是喜欢乳剂毡的,因为比较好裁剪,同时不会弄的玻纤到处飞扬。

尤其在低温的情况下,玻璃纤维都会比平时偏硬些,一般建议你这样选择:做模具和产品结构复杂的情况,你选择粉剂毡会浸润更好,也便于厚铺层。一些大型、结构平滑的产品制造,你使用乳剂毡会更快捷和顺心。

版权声明:本文由用户自发贡献,仅供学习参考,不代表本站立场。发布用户:材料号,本文出处:https://www.frpyg.com/10412.html

(0)

相关文章

  • 3d玻纤织物是什么(3d玻纤织物板制作指南)

    3D中空机织布是由玻璃纤维细纱织成的一种增强织物,织物结构由绒经连接两个面层形成。这种结构给予织物使用时优秀的空间稳定性,适用于各种树脂增强系统,如不饱和聚酯树脂、乙烯基树脂和环氧树脂等。广泛用于手糊产品,如船舶、汽车部件.轨道交通、双壁罐、运动设施和其他广泛的应用领域。 3d玻纤织物板指南: 玻纤树脂含量比例1:0.9-1:1.5; 现在模具表面侧约40%...

    2022年6月7日
  • 为何玻璃纤维不好贴合到模具上?

    如图,在手糊玻璃钢滚压的时候,玻璃纤维还是完全浸润的状态,但还没凝胶就鼓起来了。显然这个状态是不行,待树脂完全固化以后,这个位置里边就是个空的。这个与模具结构和玻璃纤维的软硬度是有关系的,当然也都离不开仔细的辊压操作。由于模具上边是凸角,显然加上较硬的玻璃纤维是很难牢牢粘接住的。有两个建议,使用粉剂型短切毡和拐角刮点树脂腻子,这个问题就不会太明显了。

    2020年11月11日
  • 玻纤膨化纱有什么作用?

    膨体纱是玻璃纤维原纱经膨化处理过的一种增强材料,类似棉线形状。它能很容易贴合到制品的拐角位置,以避免这些位置树脂过多集聚或者中空造成潜在的部件质量问题。如果是手糊玻璃钢,你可以调一些腻子来搭配使用。树脂抽真空的话,也可以用喷胶把膨化纱粘到拐角处。

    2020年12月2日
  • 玻璃纤维闭模毡的编织方式与部件性能有影响吗?

    原理上会有影响,因为编制方式多少也影响到受力方向等问题。但实际来说,尤其是对于一些不需要力学性能检测的部件,是没有什么大的问题,毕竟都是抽真空影响很小的。

    2021年8月24日
  • 1平方米300g,450g或600g短切毡,需要多少树脂?

    最简单的解决方法是将玻璃纤维的重量乘以2.5,即,对于1kg的短切毡,您需要2.5kg的树脂。 通常,树脂与玻纤的比例因人而异,更有经验的玻璃钢工人将采用2:1的比例工作,因为他们在处理材料和正确固结层方面拥有更多经验,超过2.5:1并不是一个好主意。这样,将开始影响层压板的性能,即过高树脂含量导致其变得更脆。

    常见问题 2020年4月25日
  • 什么是多轴向玻璃纤维布?

    顾名思义,多轴向玻璃纤维布是根据客户需求特殊定向编织的玻纤布,在复合材料板材目标方向提供了更好的增强性能,典型应用如船舶风力叶片等等。常见的有双轴布,三轴布或四轴等等。

    2020年9月15日
  • 玻璃纤维受潮后怎么办?

    受潮的玻璃纤维与树脂结合,往往会产生很多问题,例如:强度不良或固化不完全等等。处理的方法很简单,如果有条件你可以加温烘干下。没有条件的话,拿到院子晾干也是可以的。反正你需要想办法把水分去掉就可以了,由于蓬松起来可能操作性会变差,强度几乎没有什么太大的区别。

    2020年12月11日
  • 可以把玻璃纤维压成直角吗?

    不能,这样会很难操作,尤其是一些高克重的玻璃纤维。由于玻璃纤维有一定的弹性,加上树脂凝胶也需要时间,造成在部件一些直角或拐角位置很难贴敷。既操作时能压下去,过一会自己又会反弹回来。你需要在该位置填充树脂腻子填充,以避免成型部件出现中空和缺胶的问题。

    2021年5月23日

发表评论

登录后才能评论
